OMSCHRIJVING

De ‘Window Liners’ zijn de raamkozijnen (raamomlijstingen) die men kan vinden tegen de verschillende raamframes.

Je kan ze kant-en-klaar kopen bij sommige firma’s die cockpit stuff verkopen. Algemeen zijn ze erg prijzig en ze moeten ook net passen met het window frame dat men gebruikt.

Het is dan ook de bedoeling mijn ‘Window Liners’ zelf te maken.

De ‘Window Liners’ zijn onderverdeeld in :

  • Middle strut windshield window liner;
  • Side window armrest/Chart holder (Capt en F/O);
  • AFT Lower window liners (Capt en F/O);
  • AFT Upper/Middle window liners (Capt en F/O);
  • FWD Upper/Front window liners (Capt en F/O);
  • Imitation glass (plexi or pvc).



PROCEDE

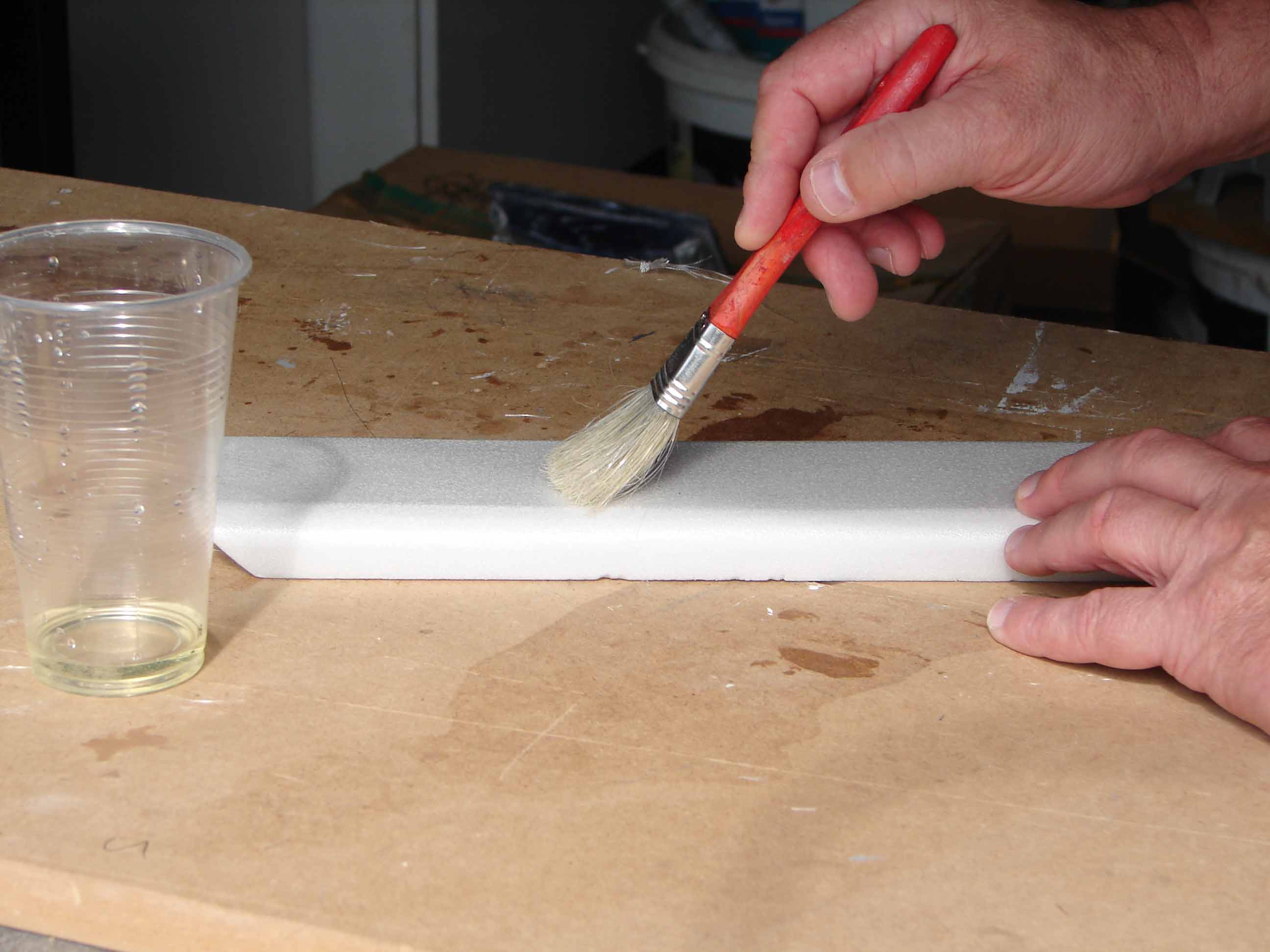

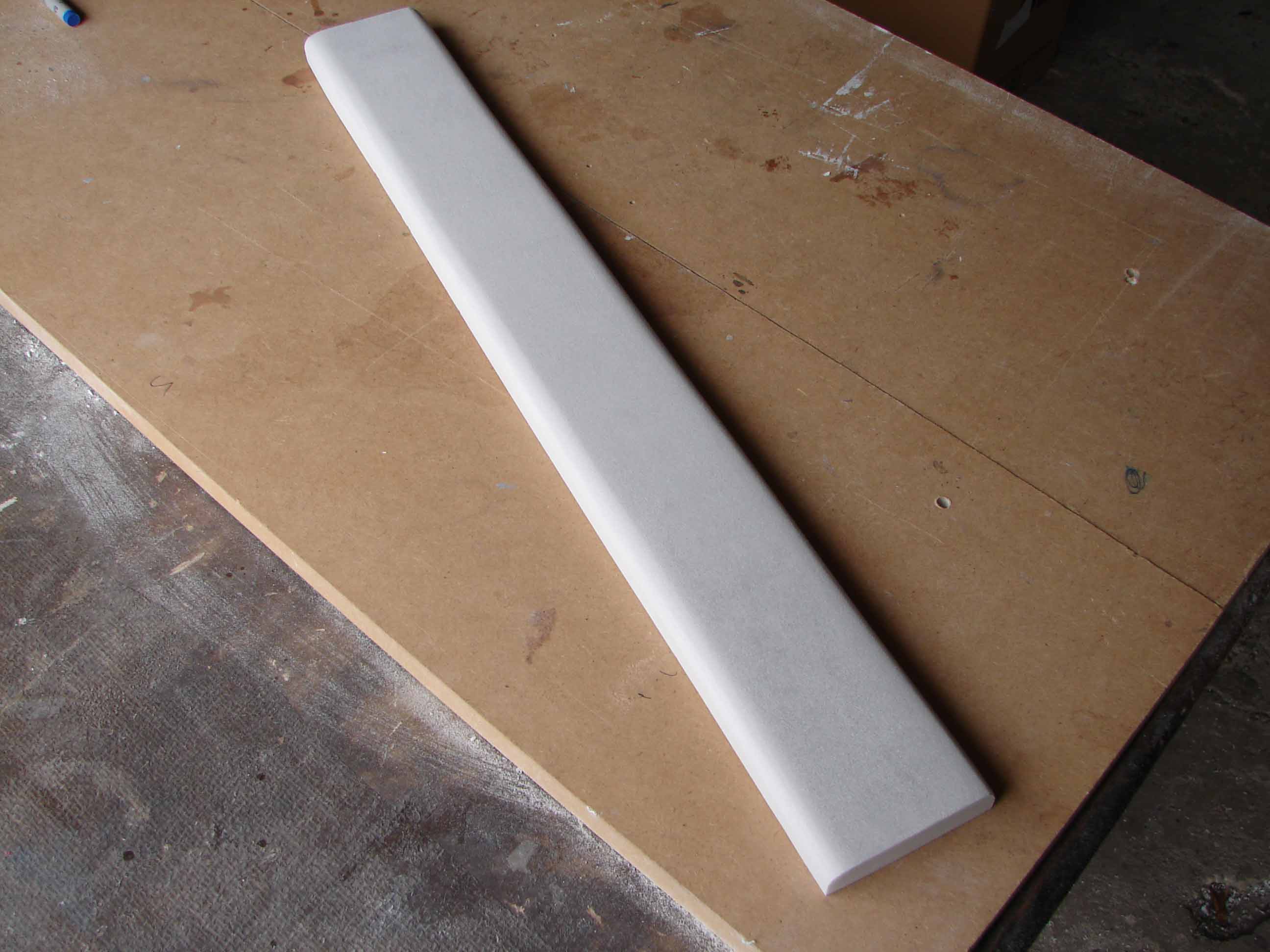

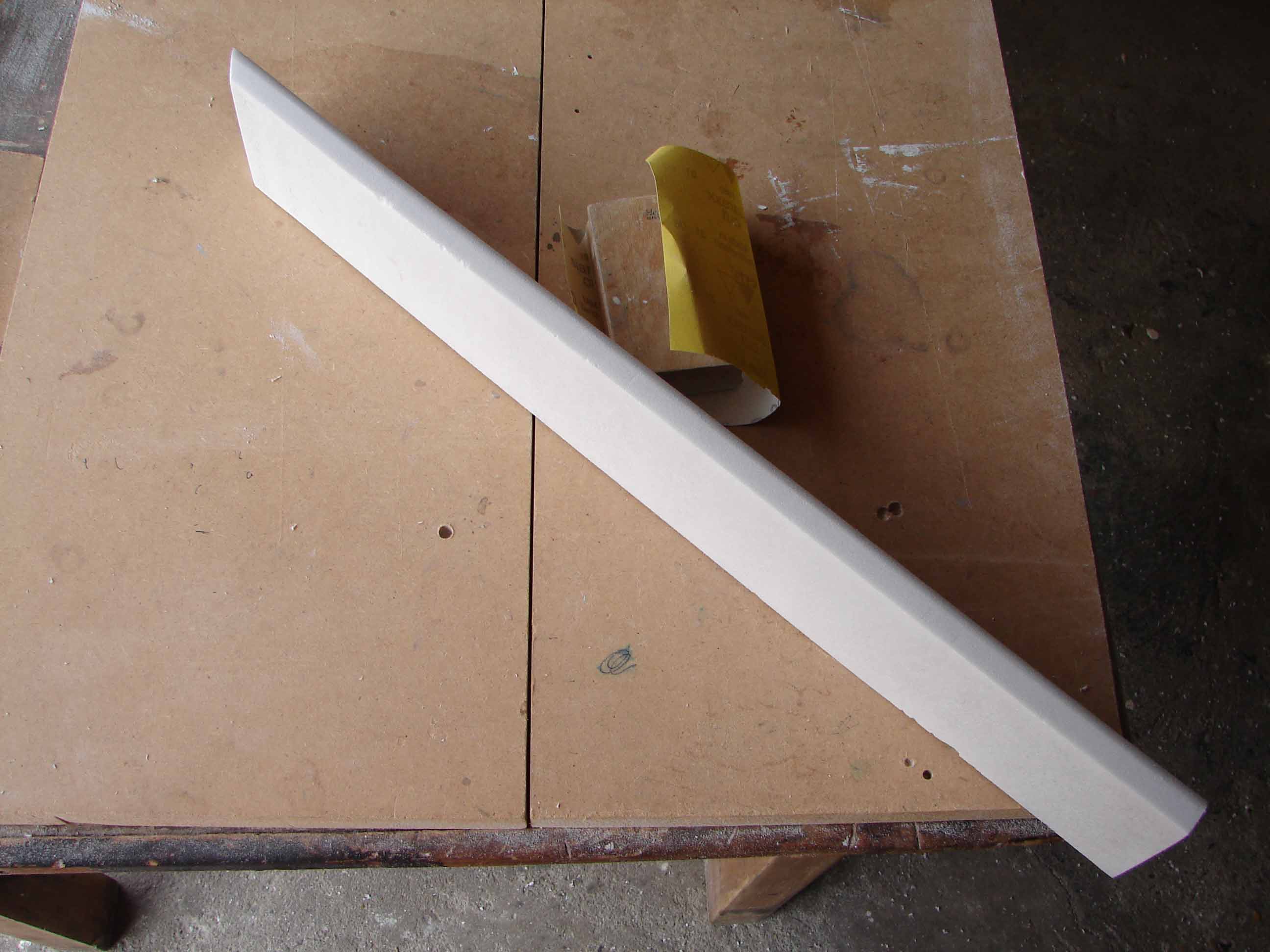

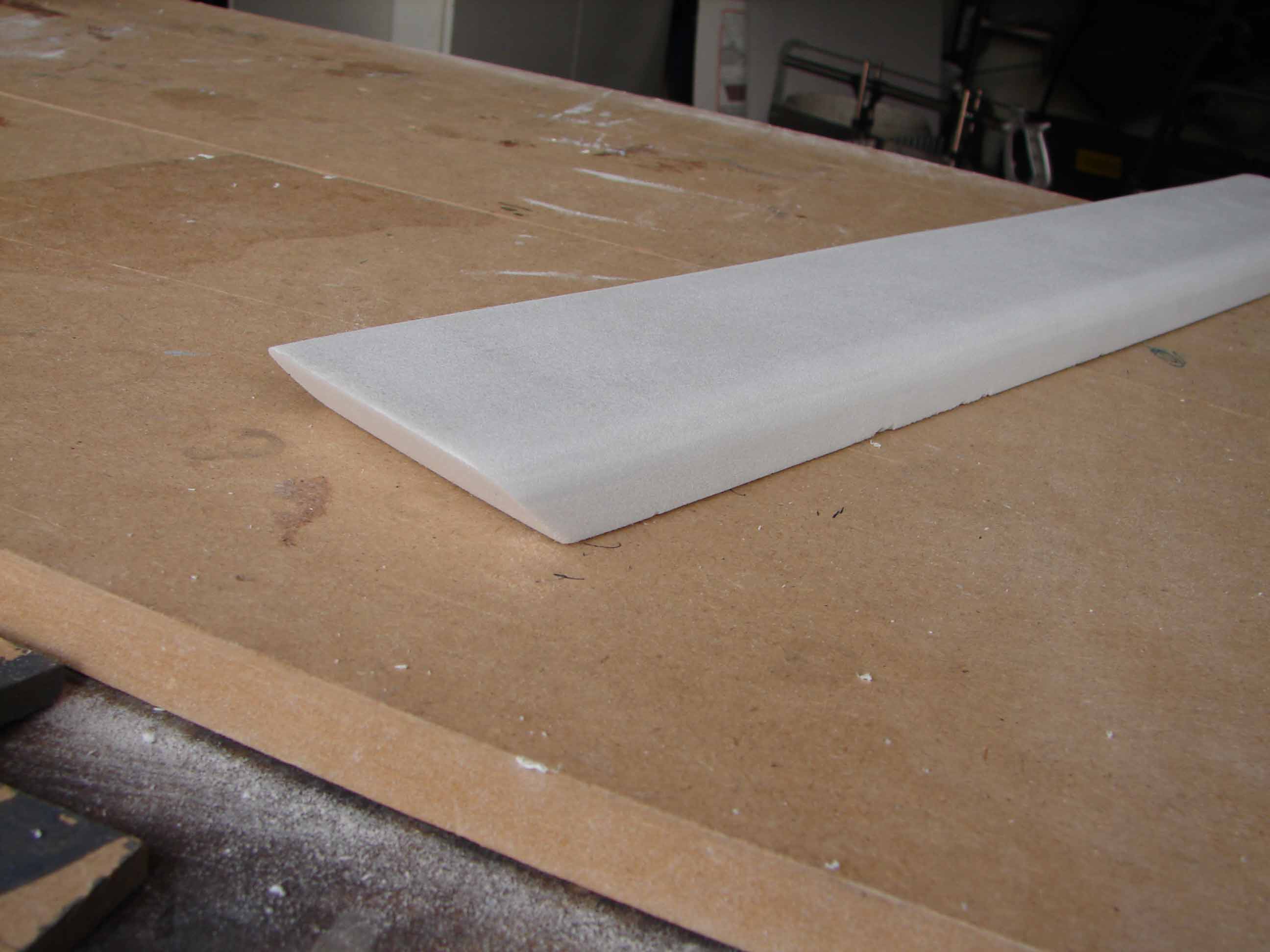

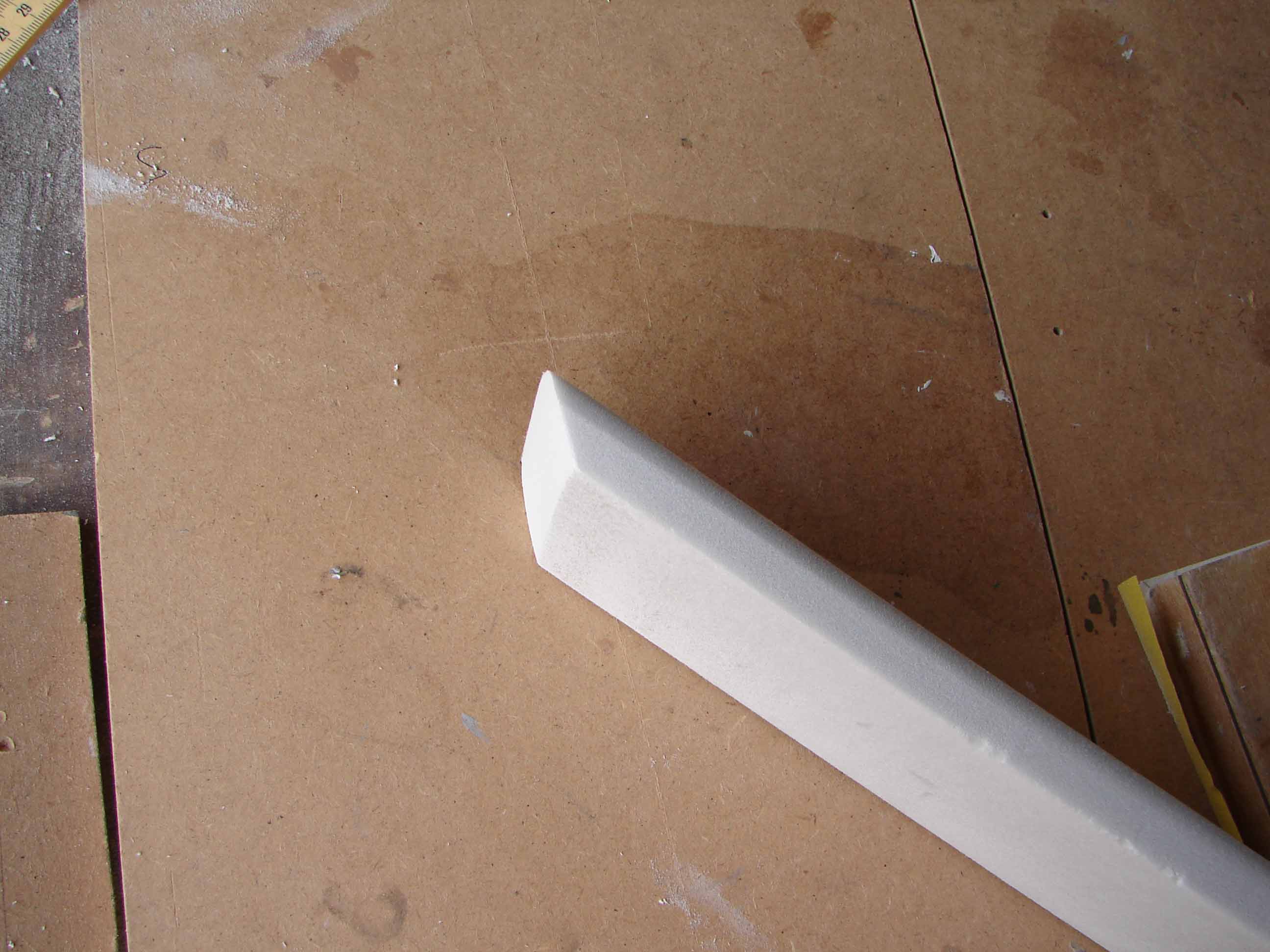

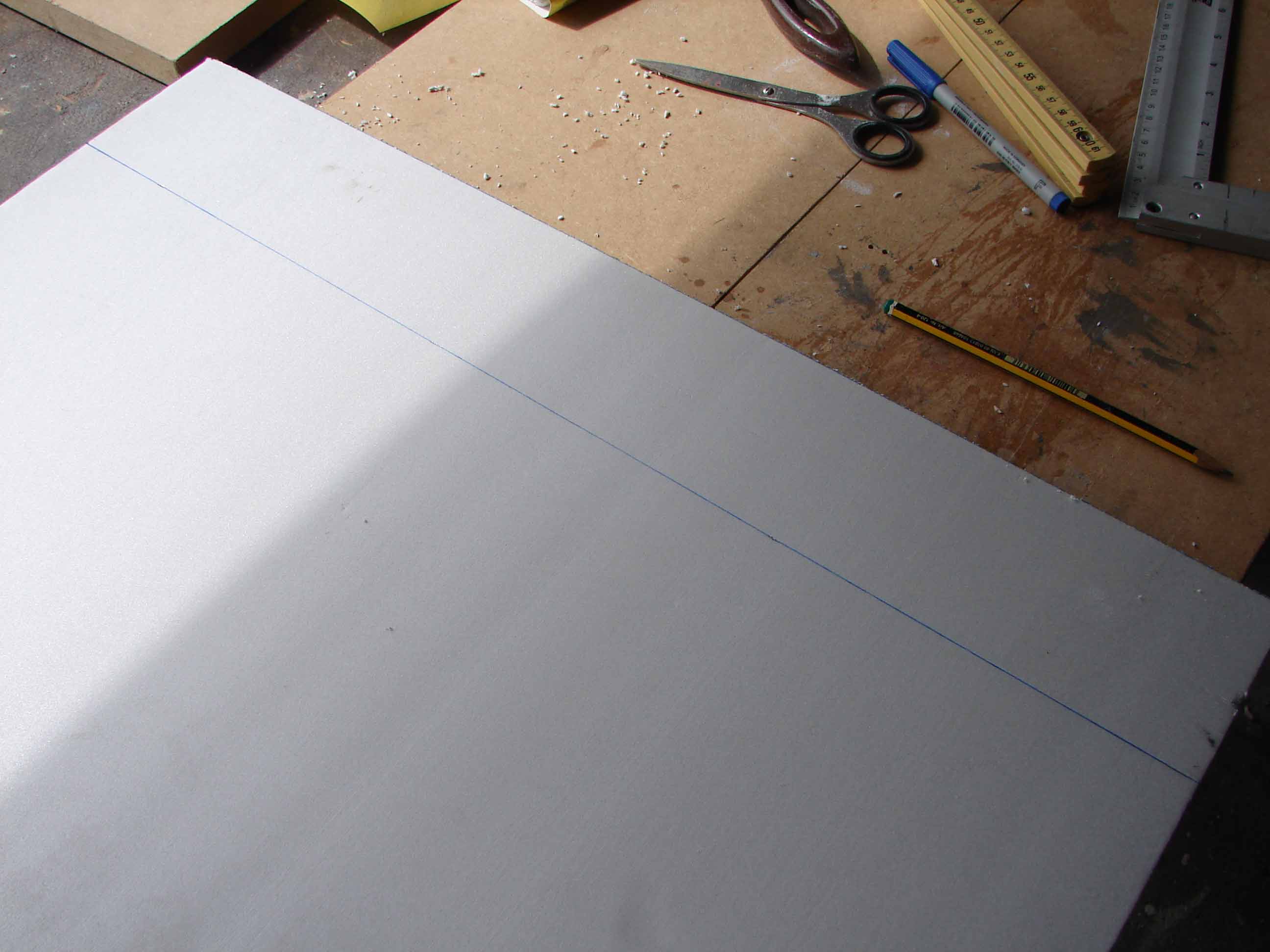

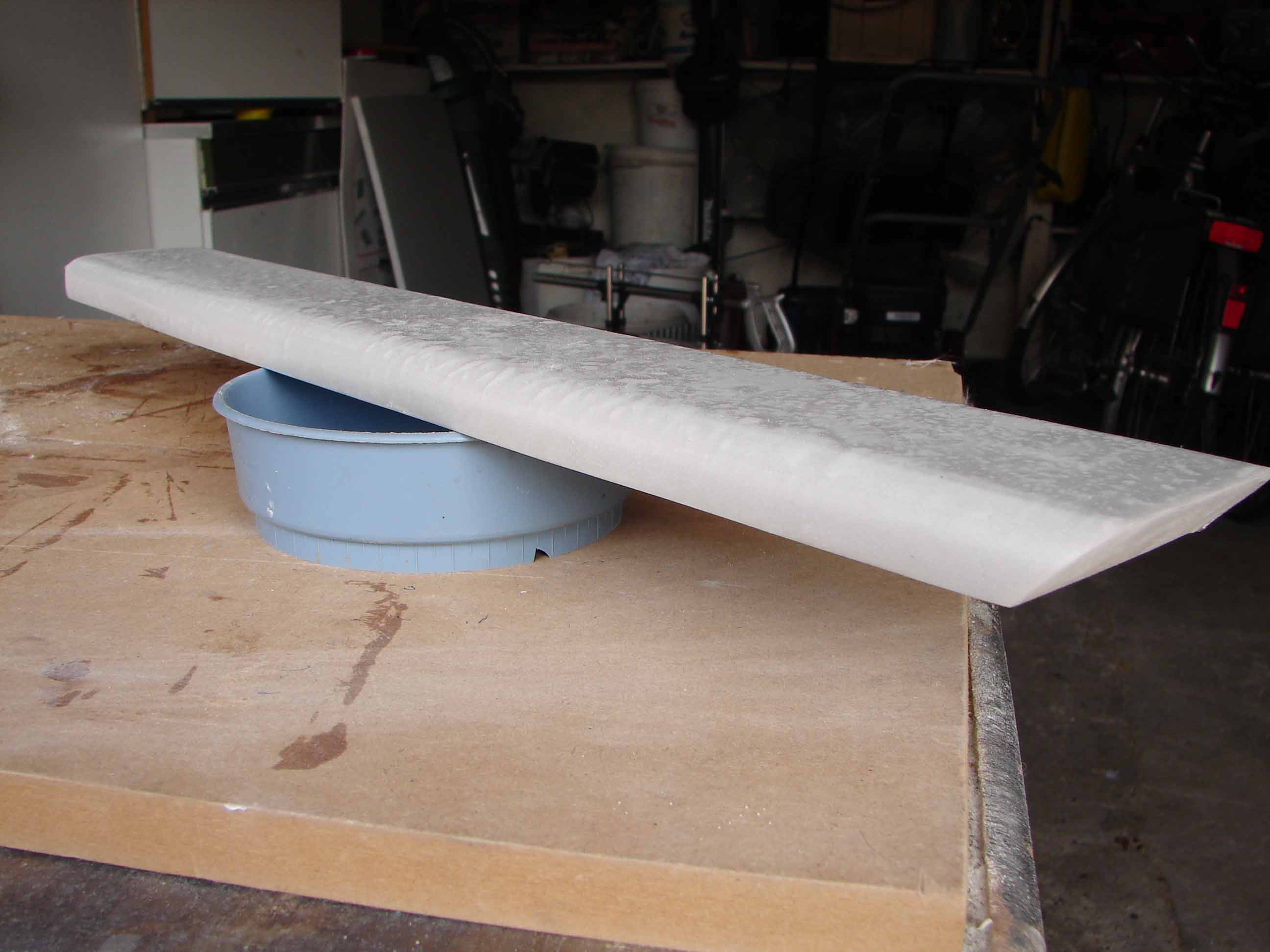

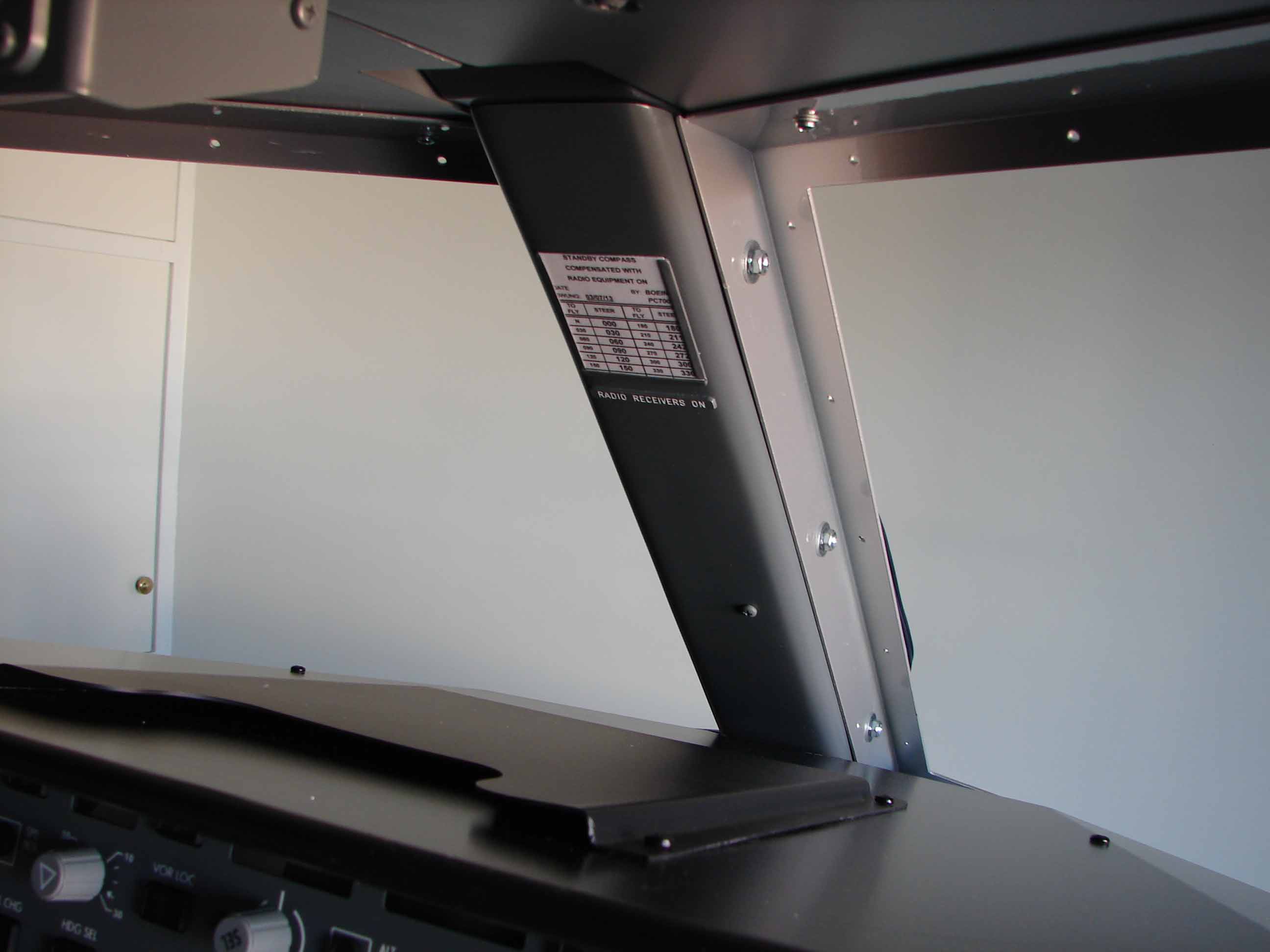

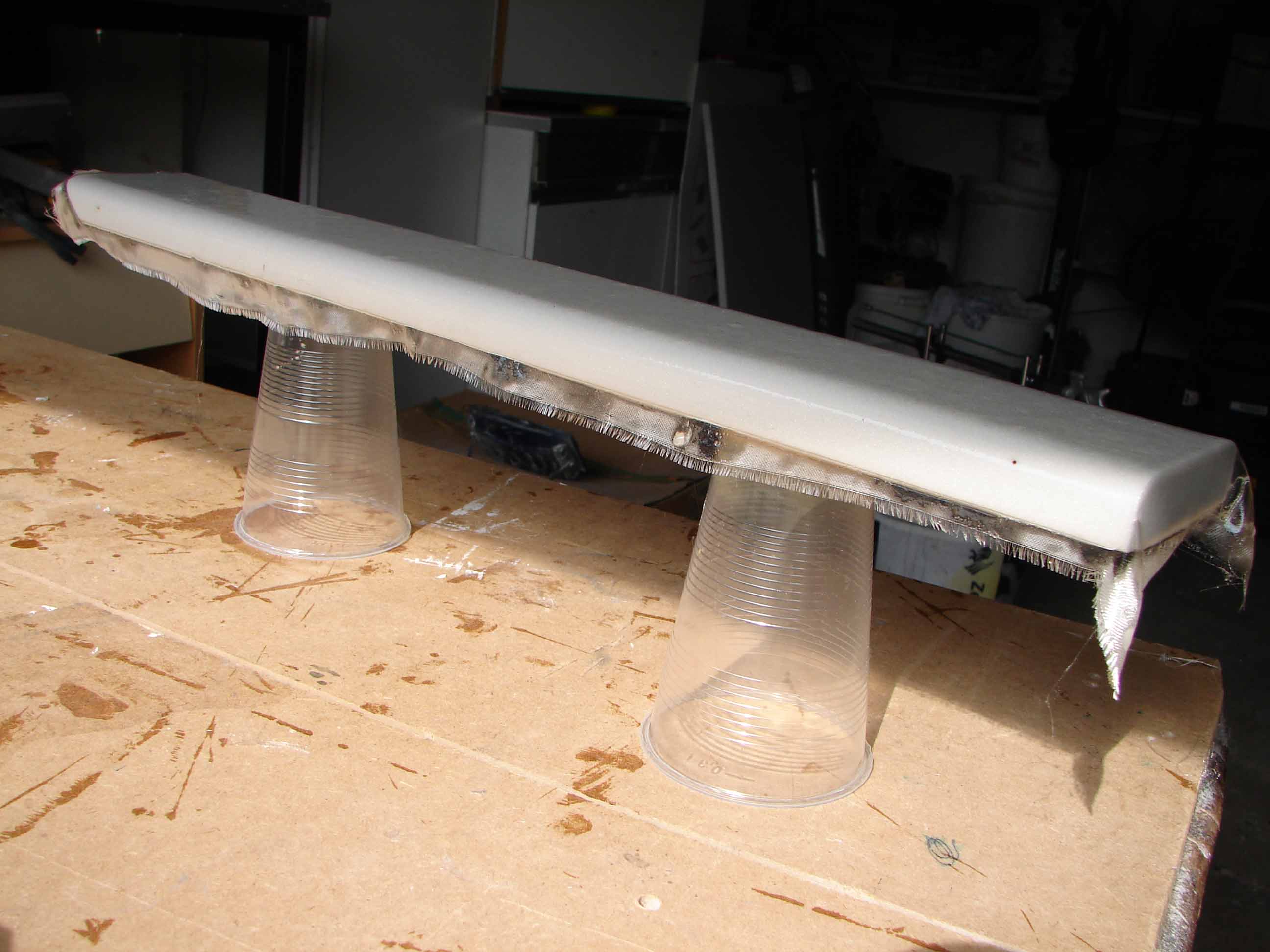

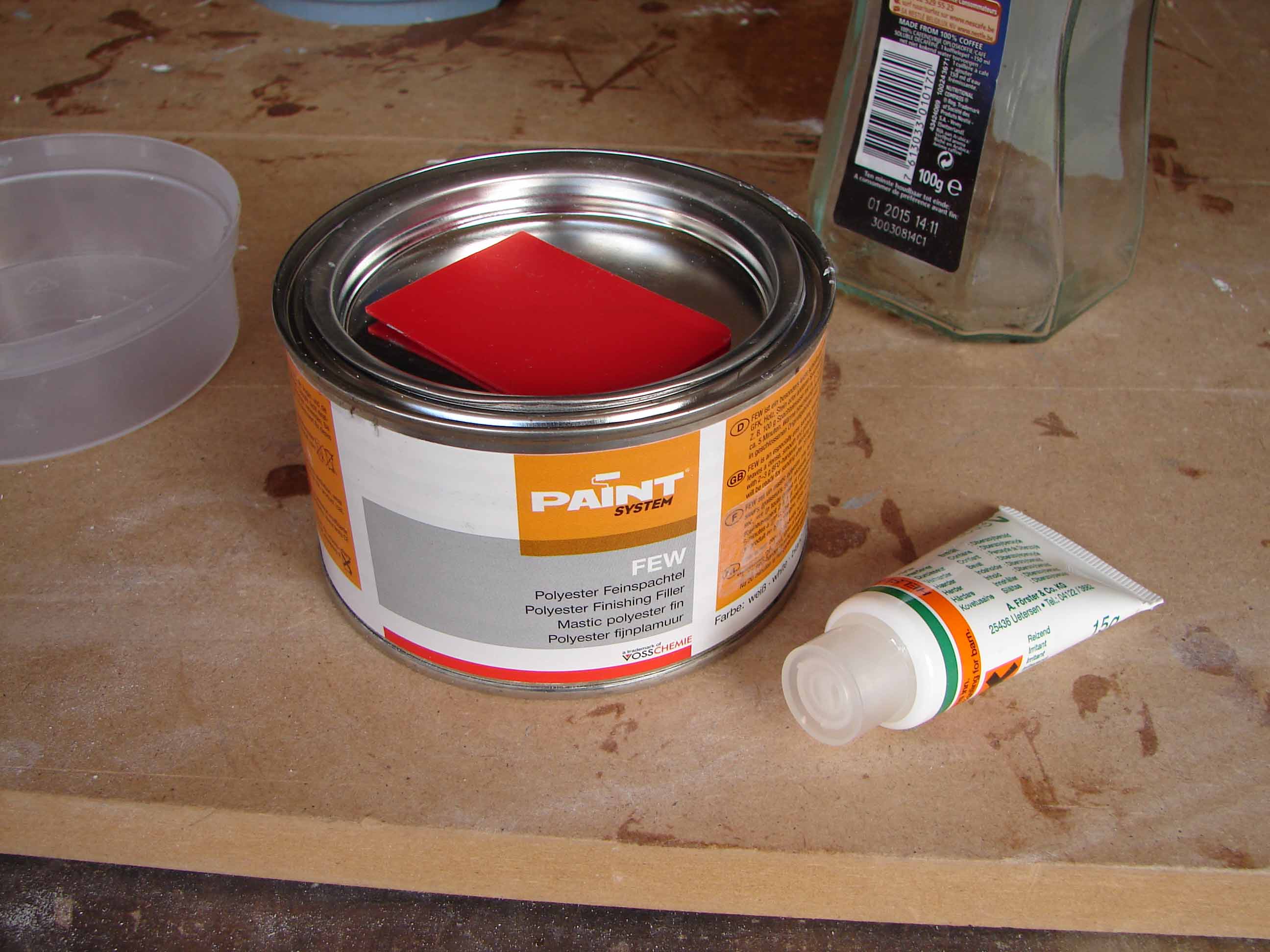

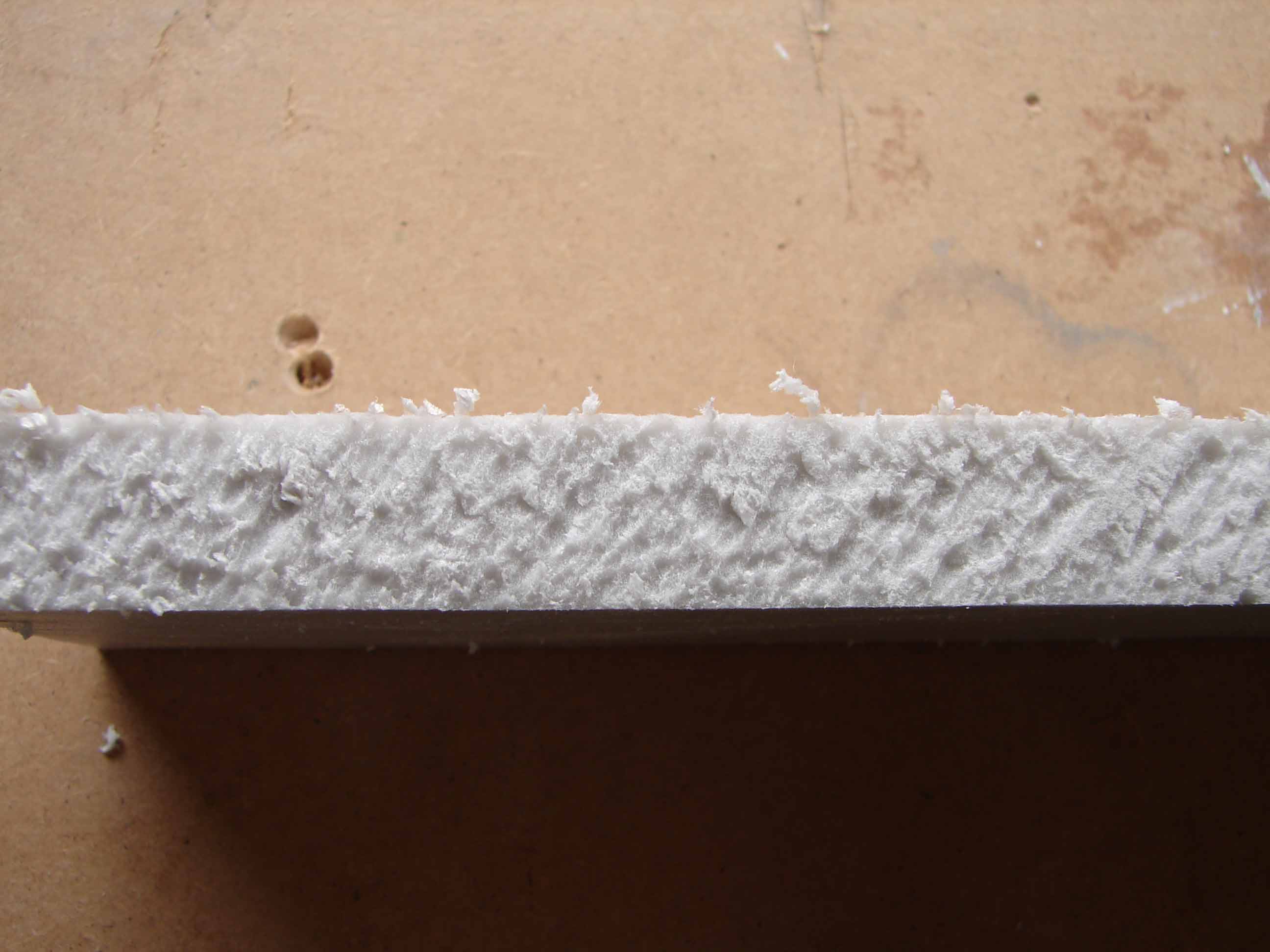

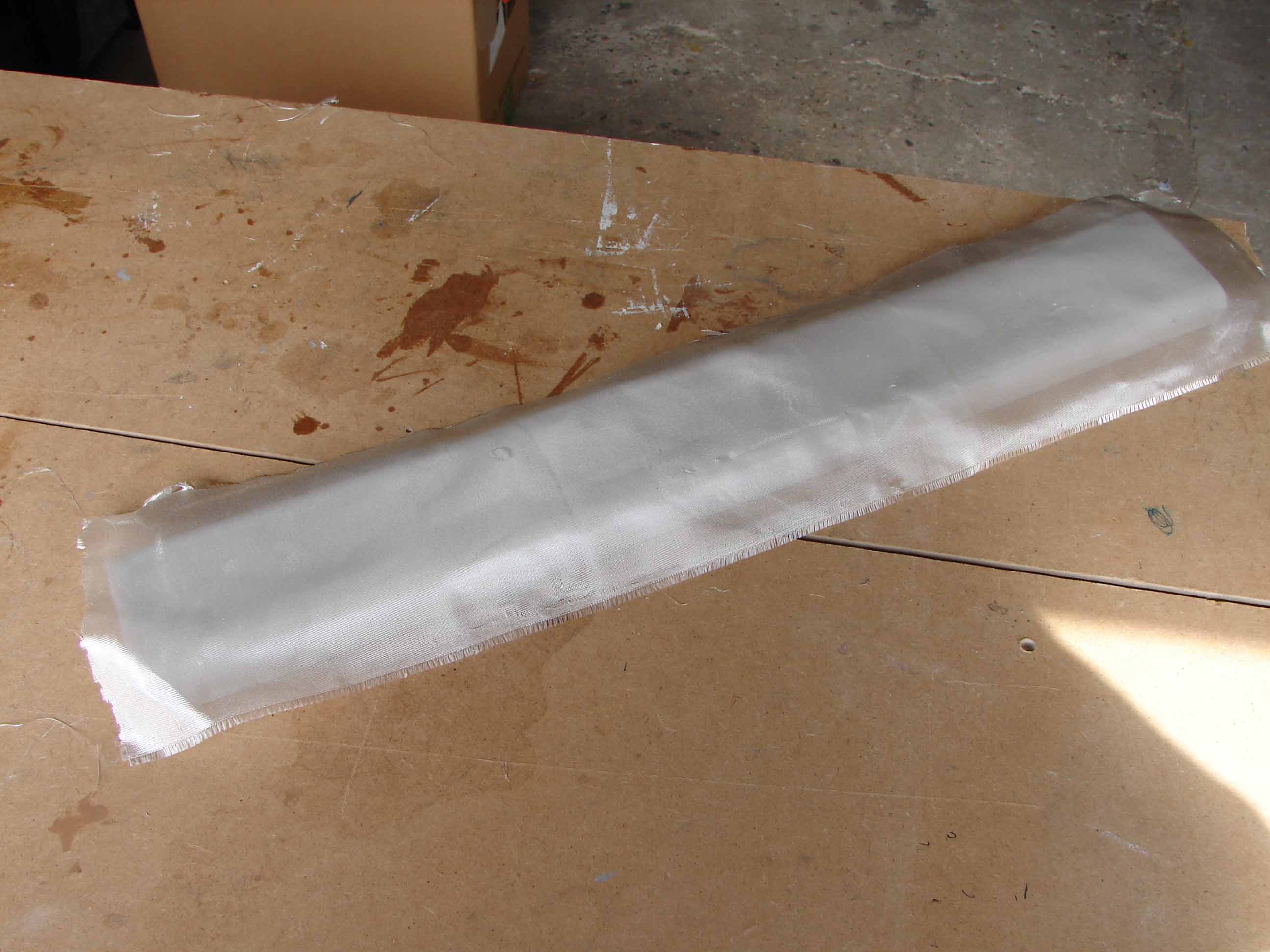

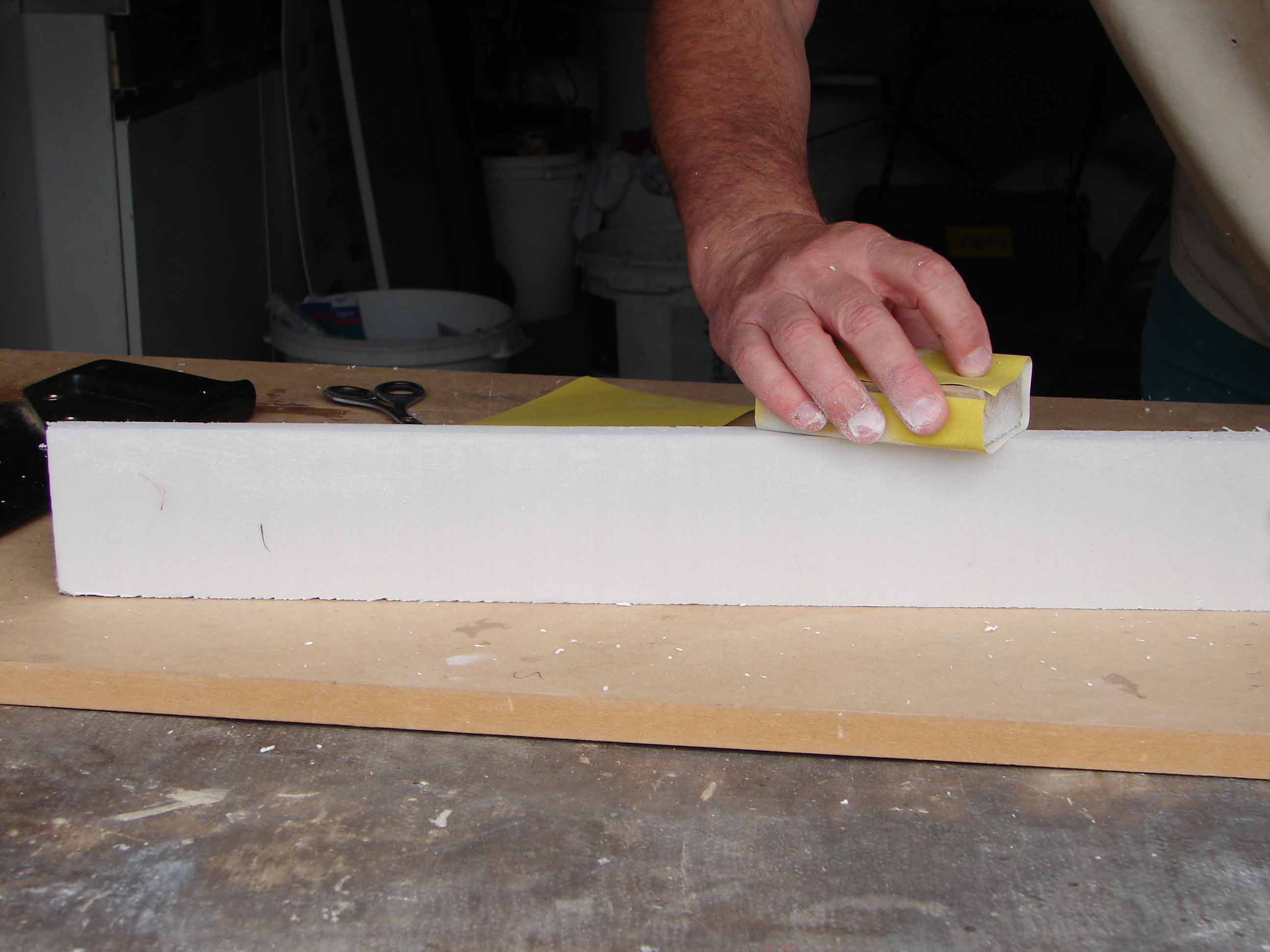

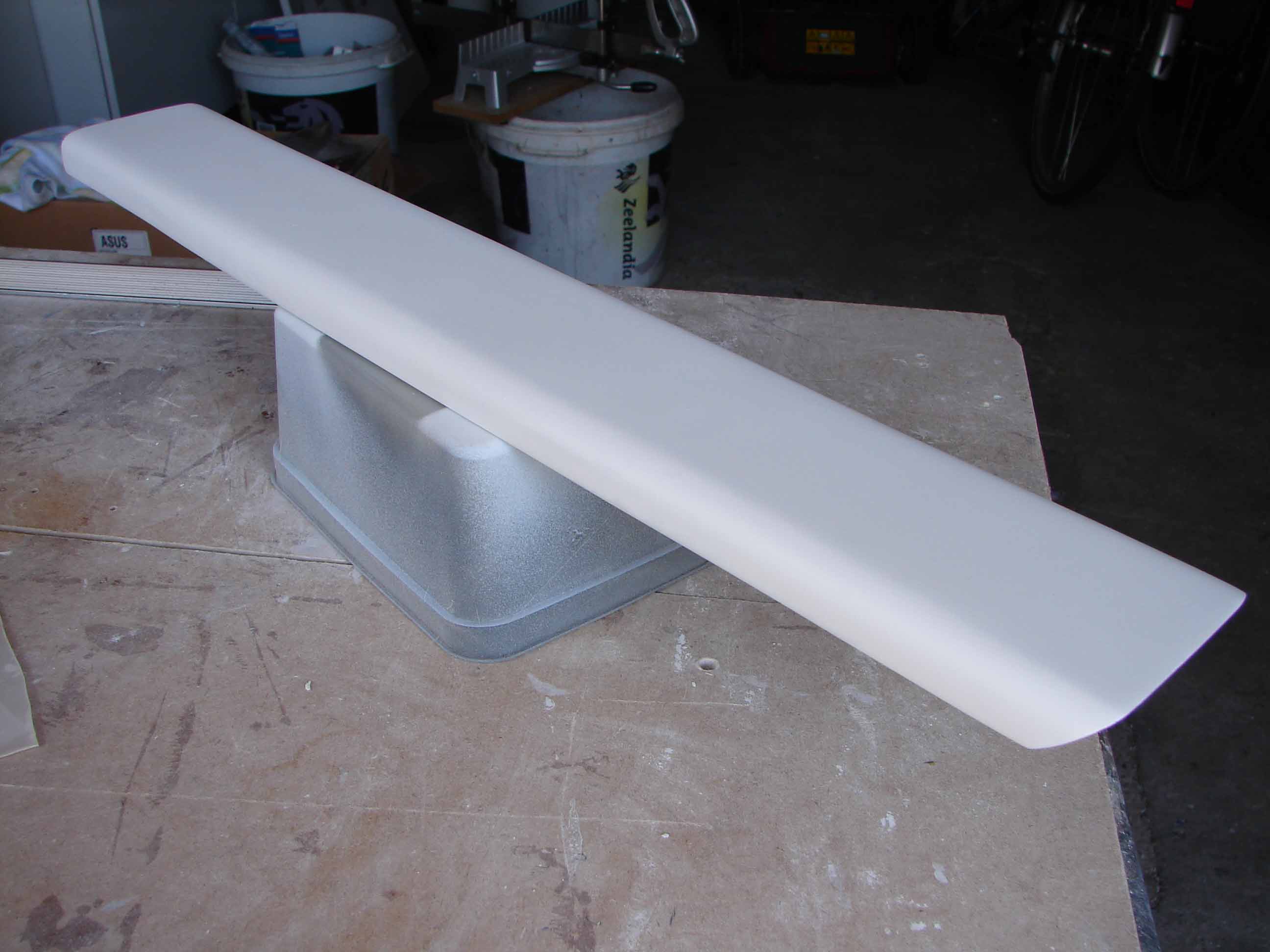

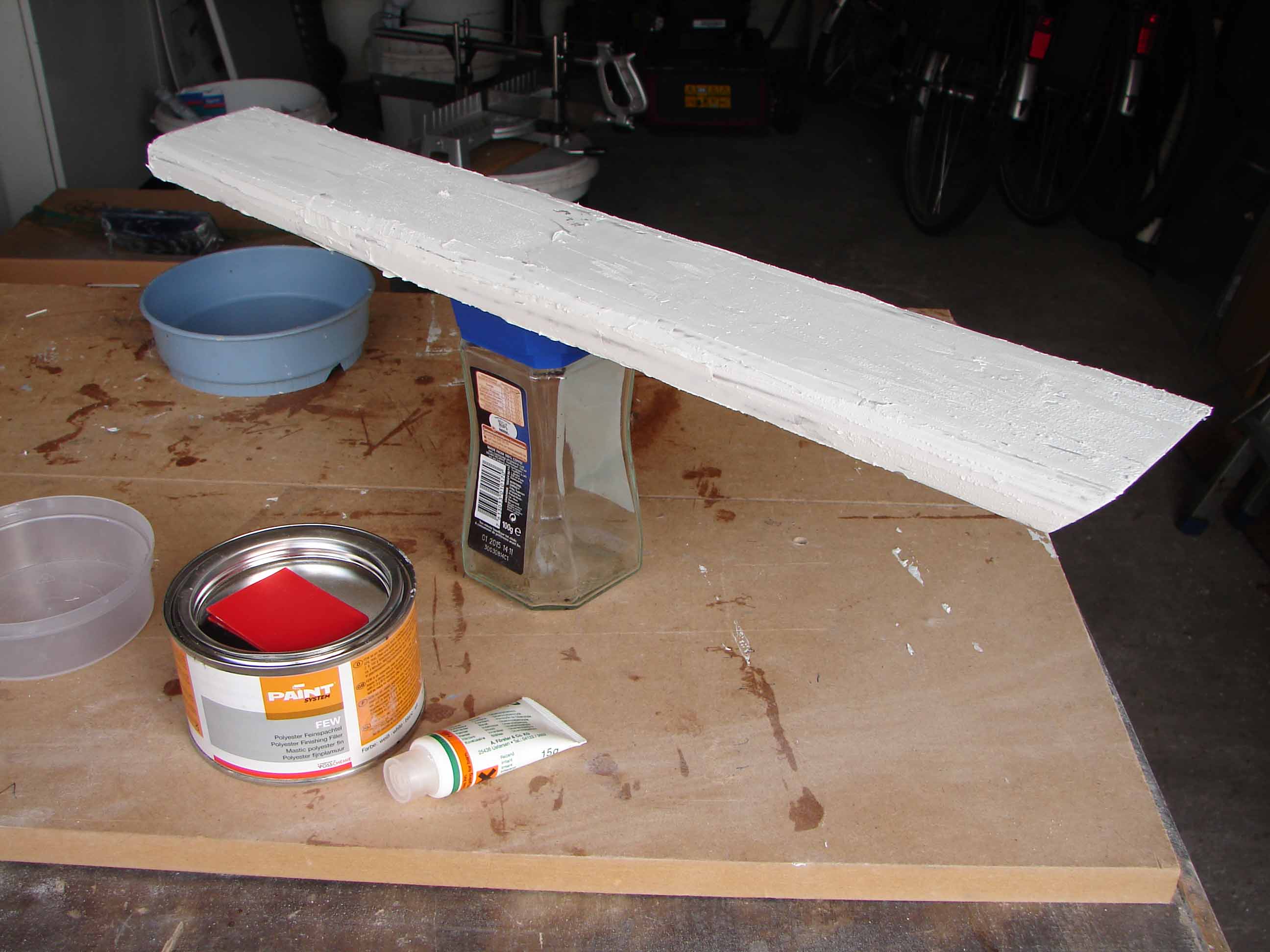

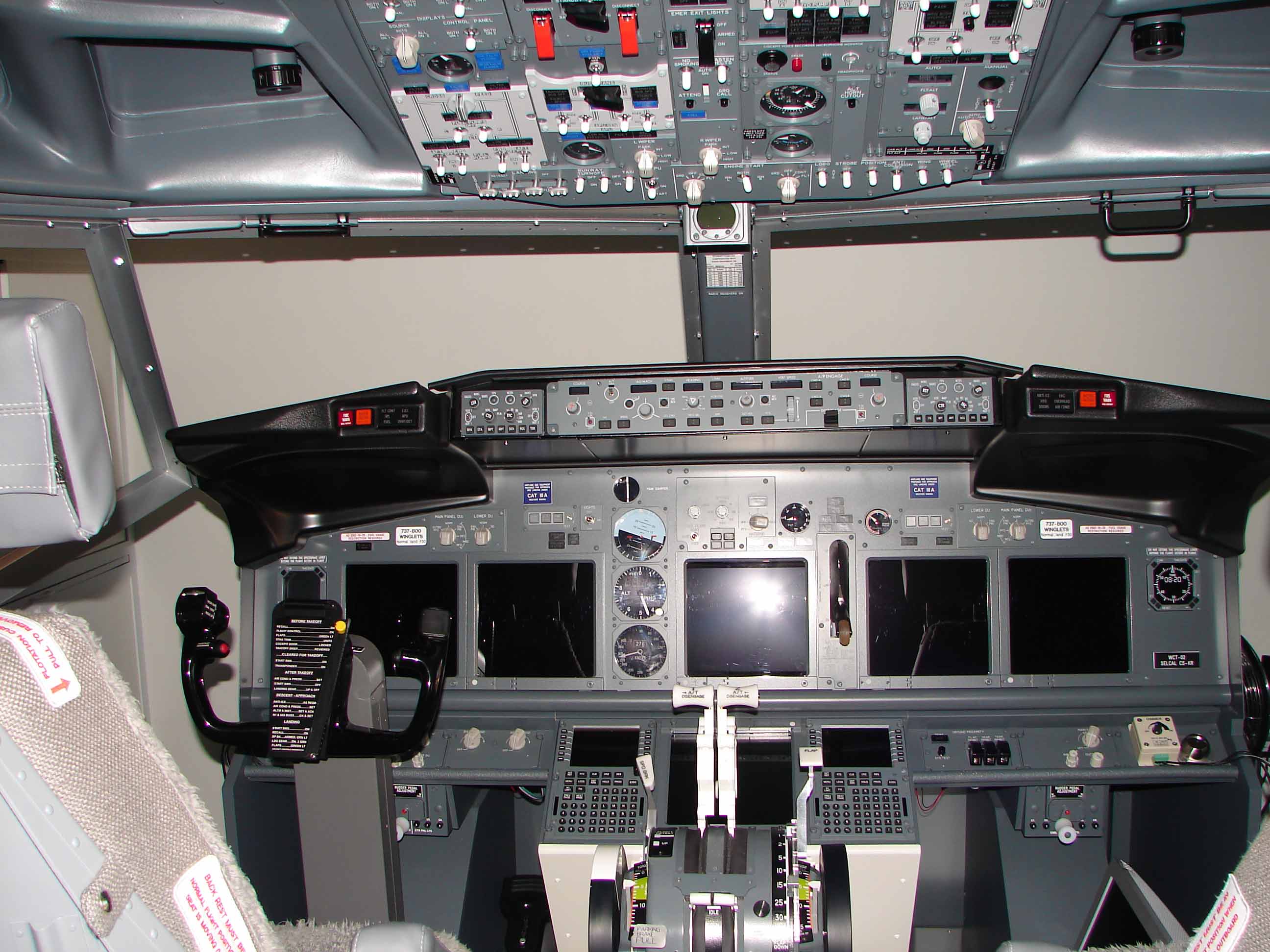

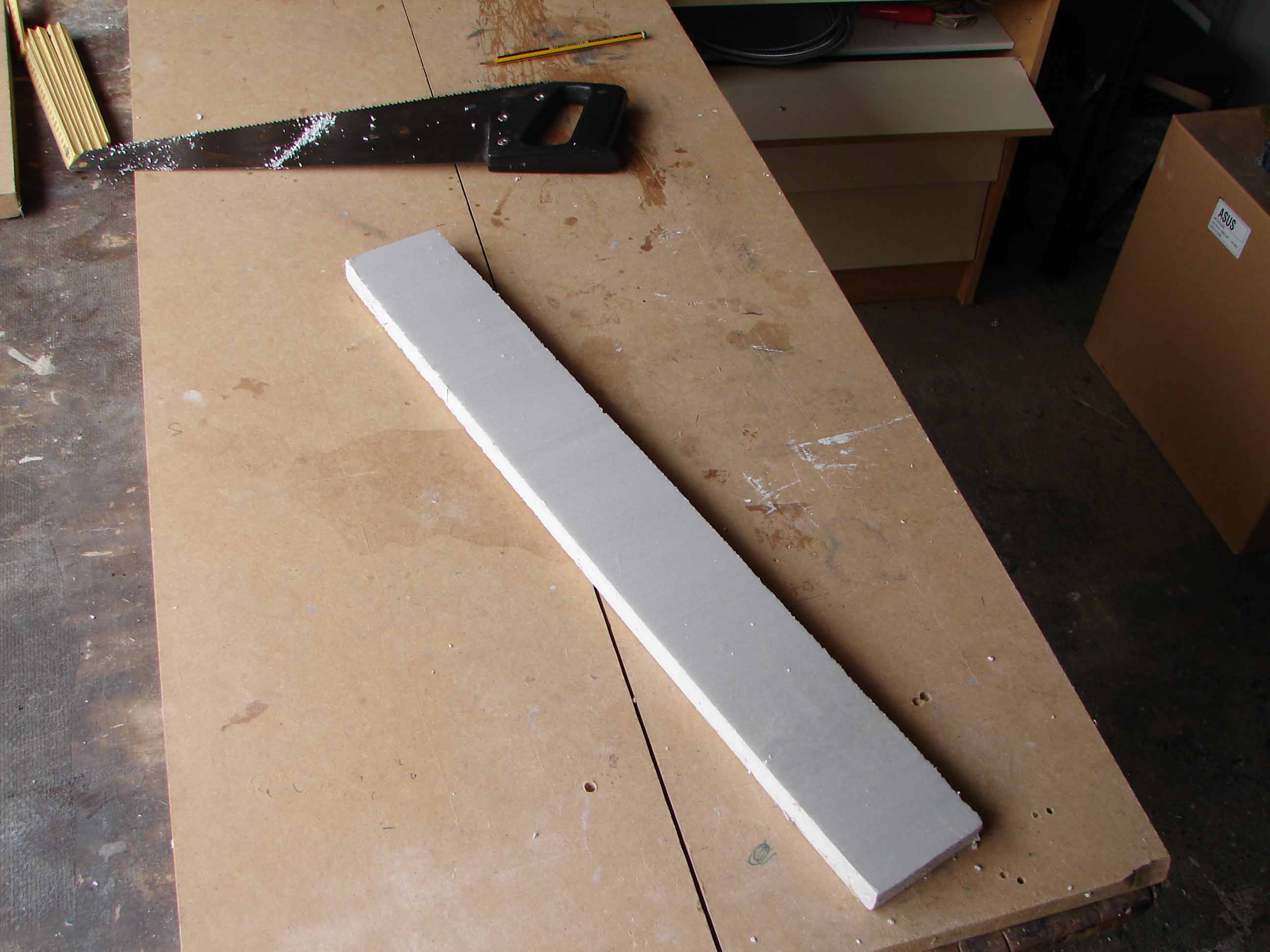

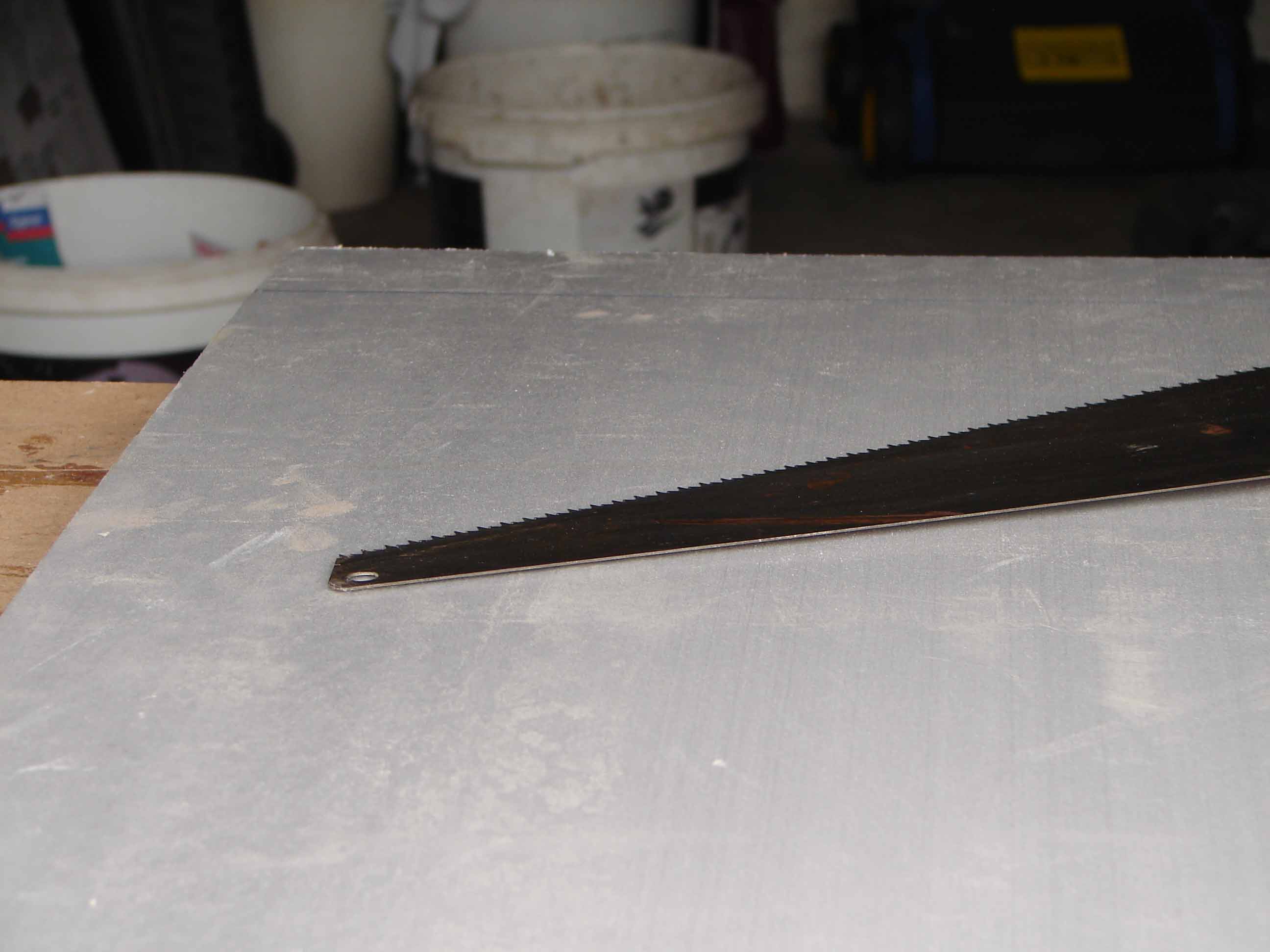

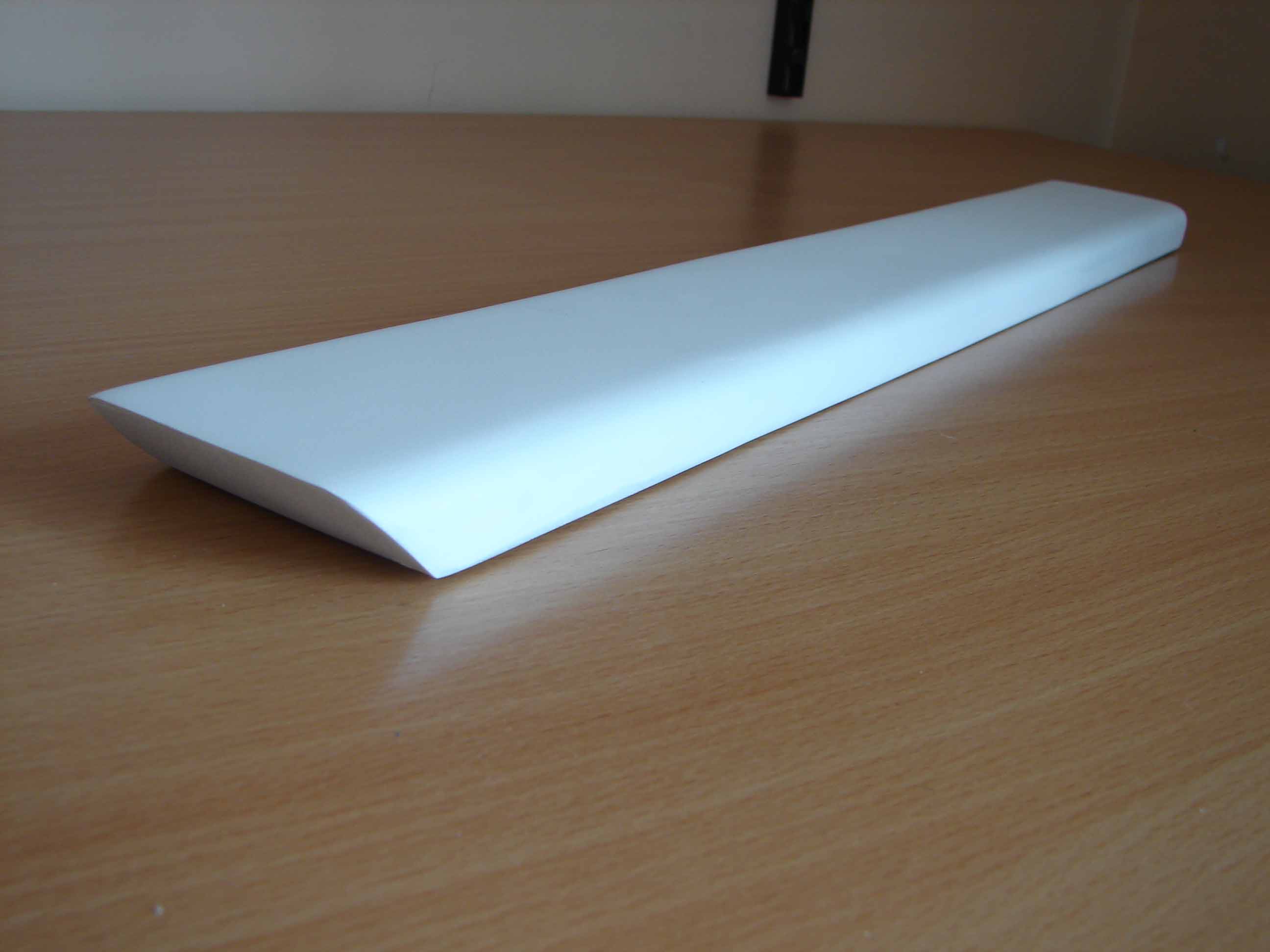

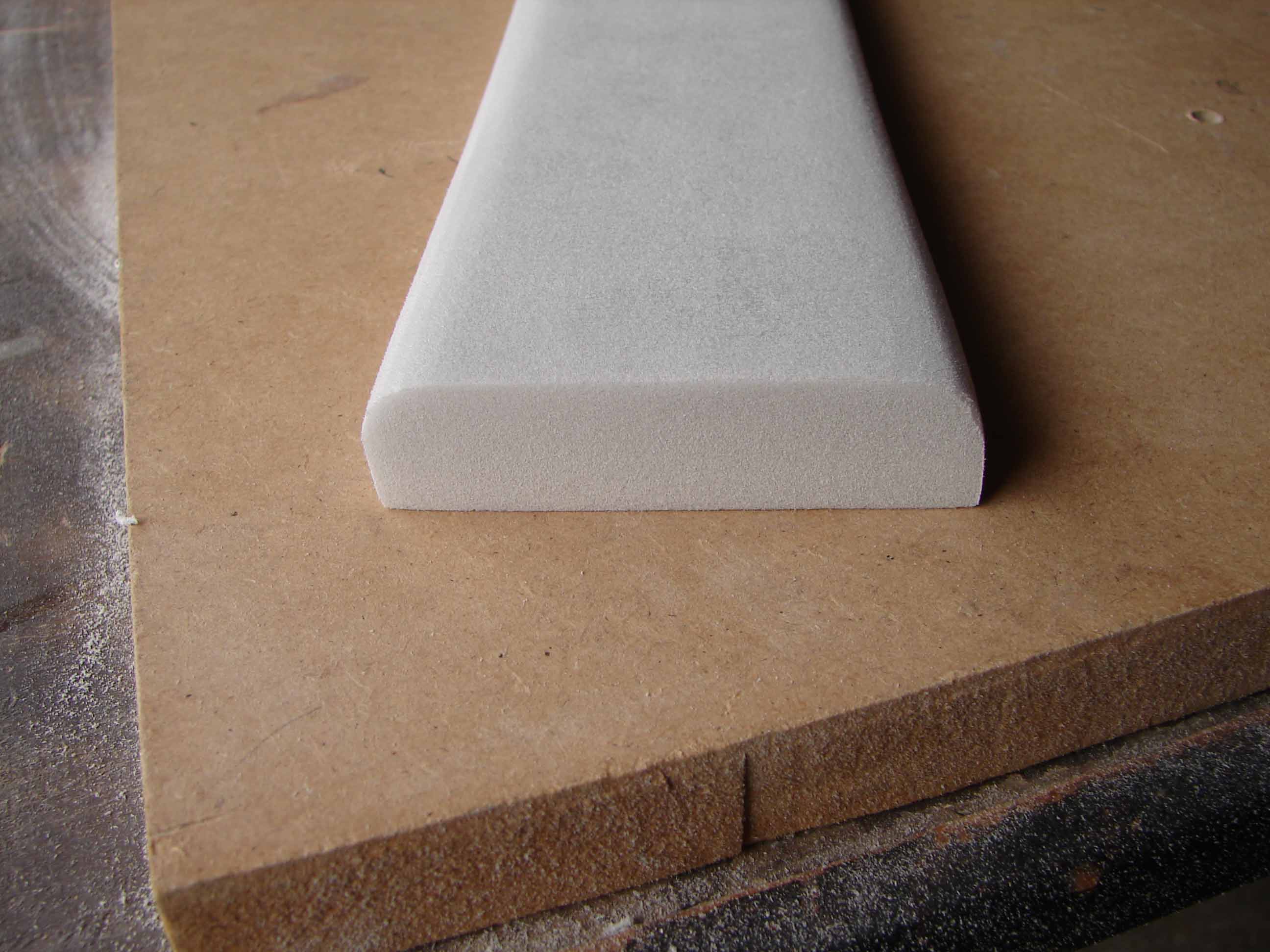

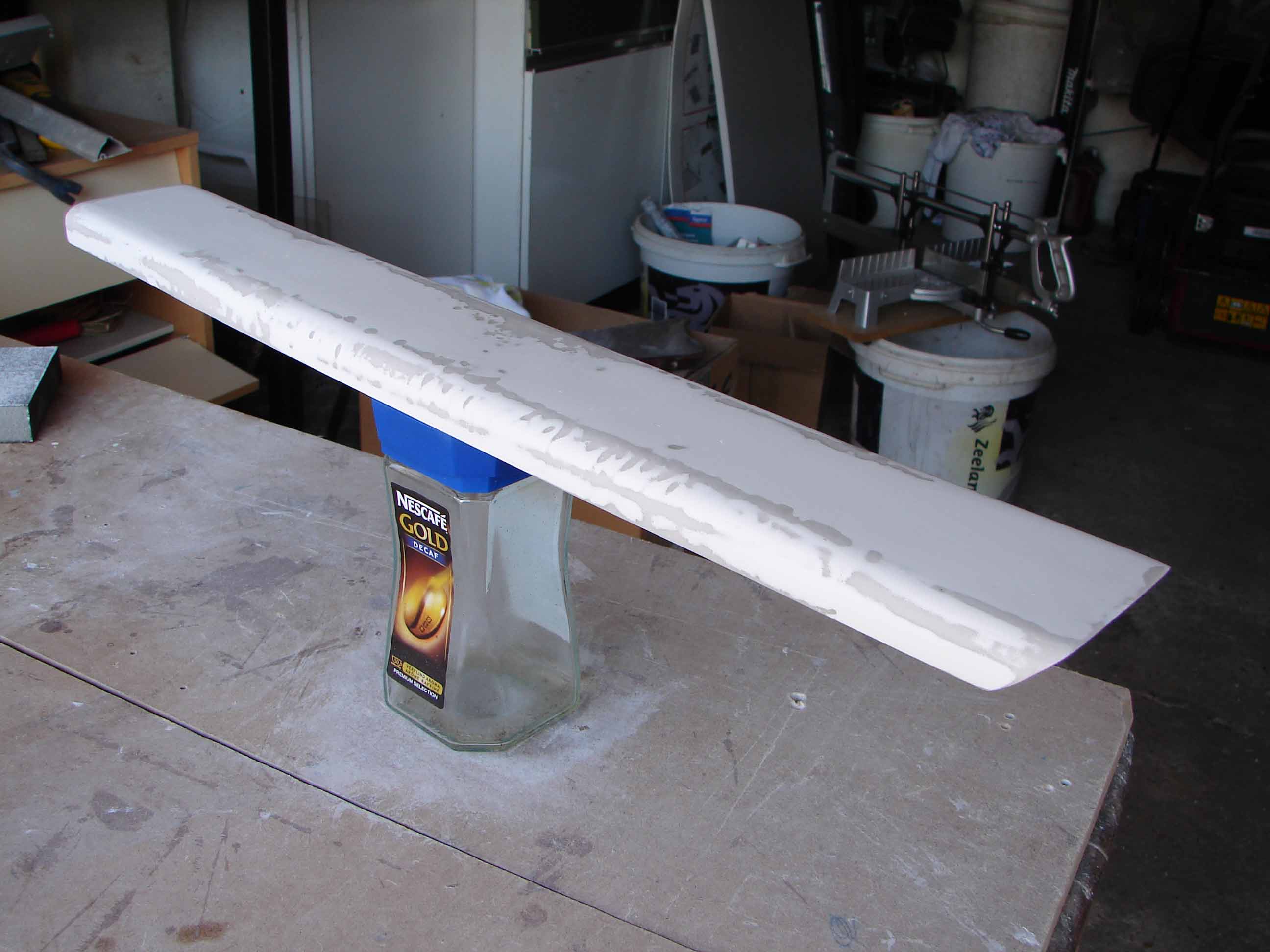

Naar hetzelfde procedé zoals het proefexemplaar hierboven heb ik ook de window liner gemaakt van de ‘Middle Strut – Windshield’.

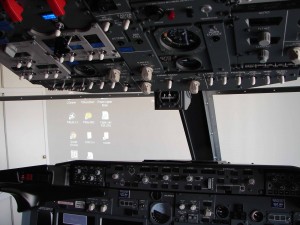

Zonder Window Liner

Zonder Window Liner

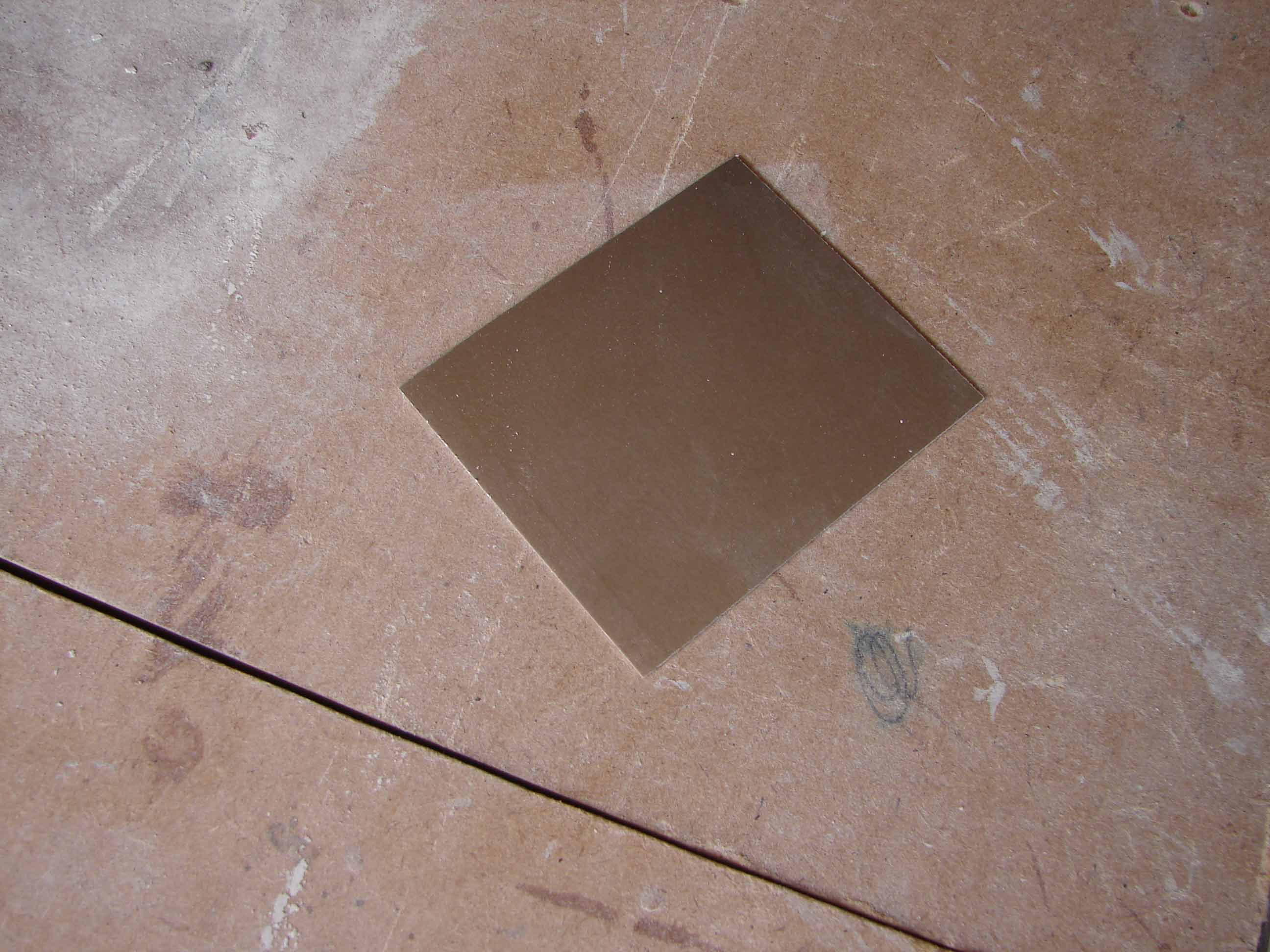

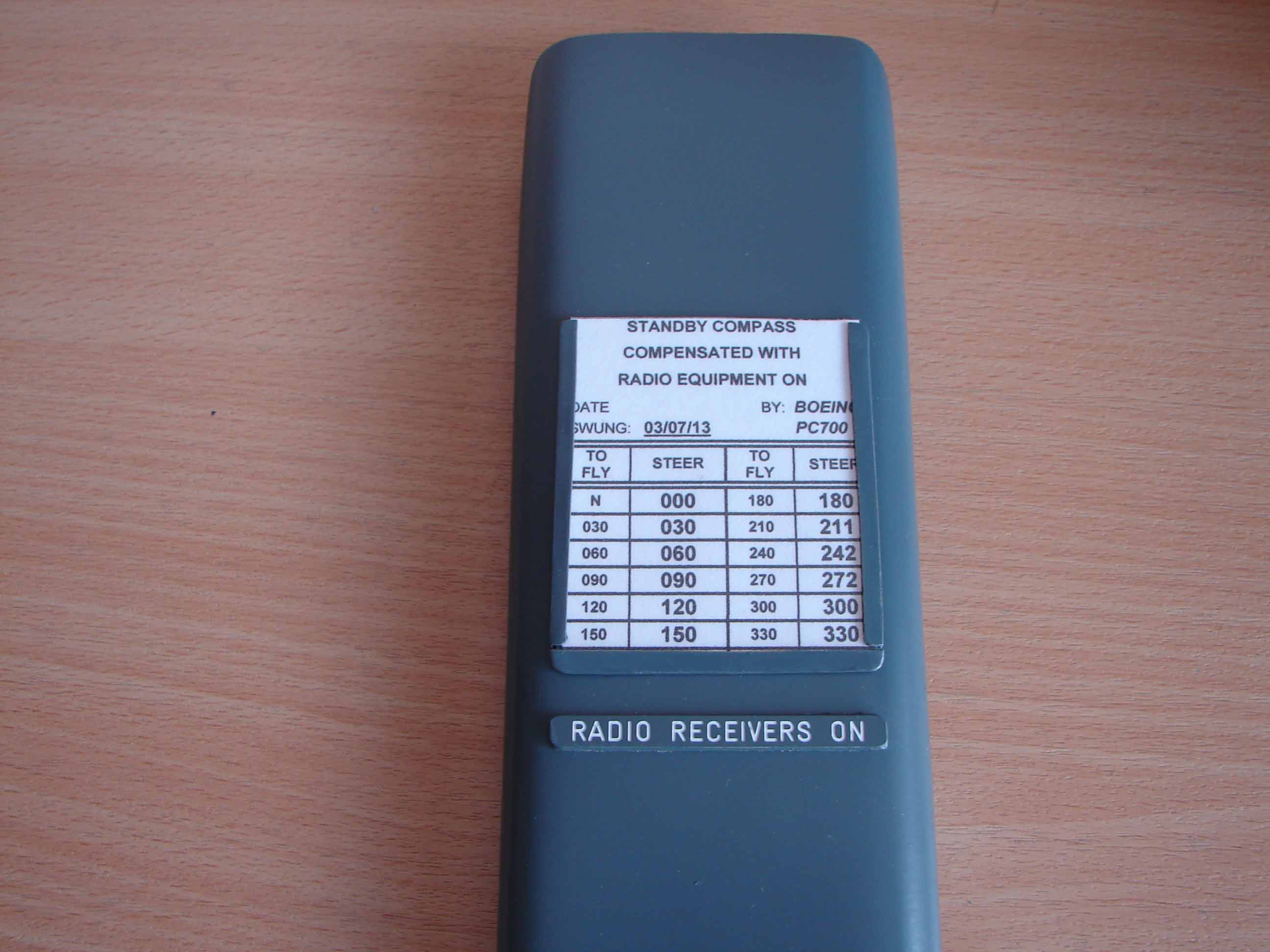

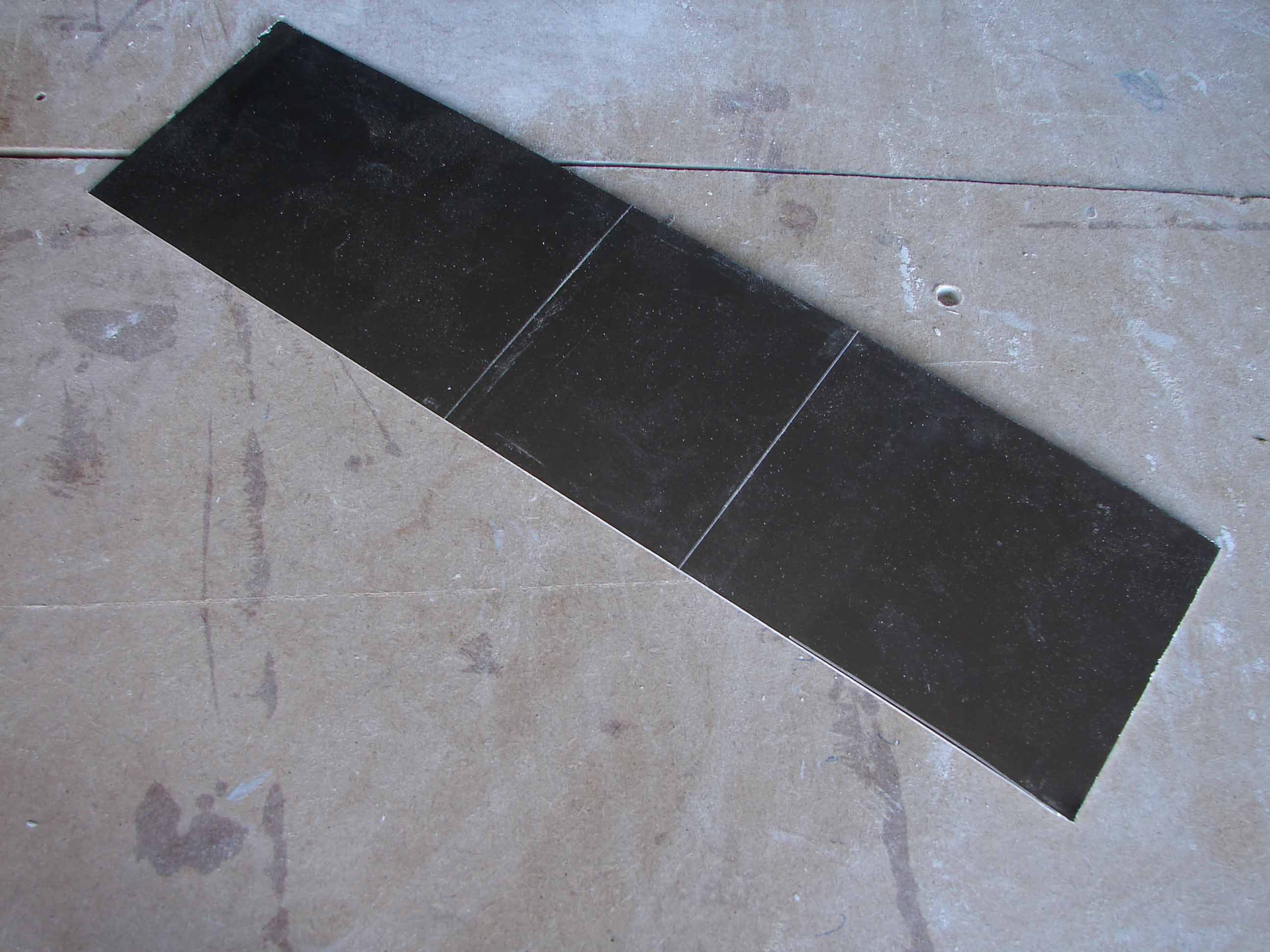

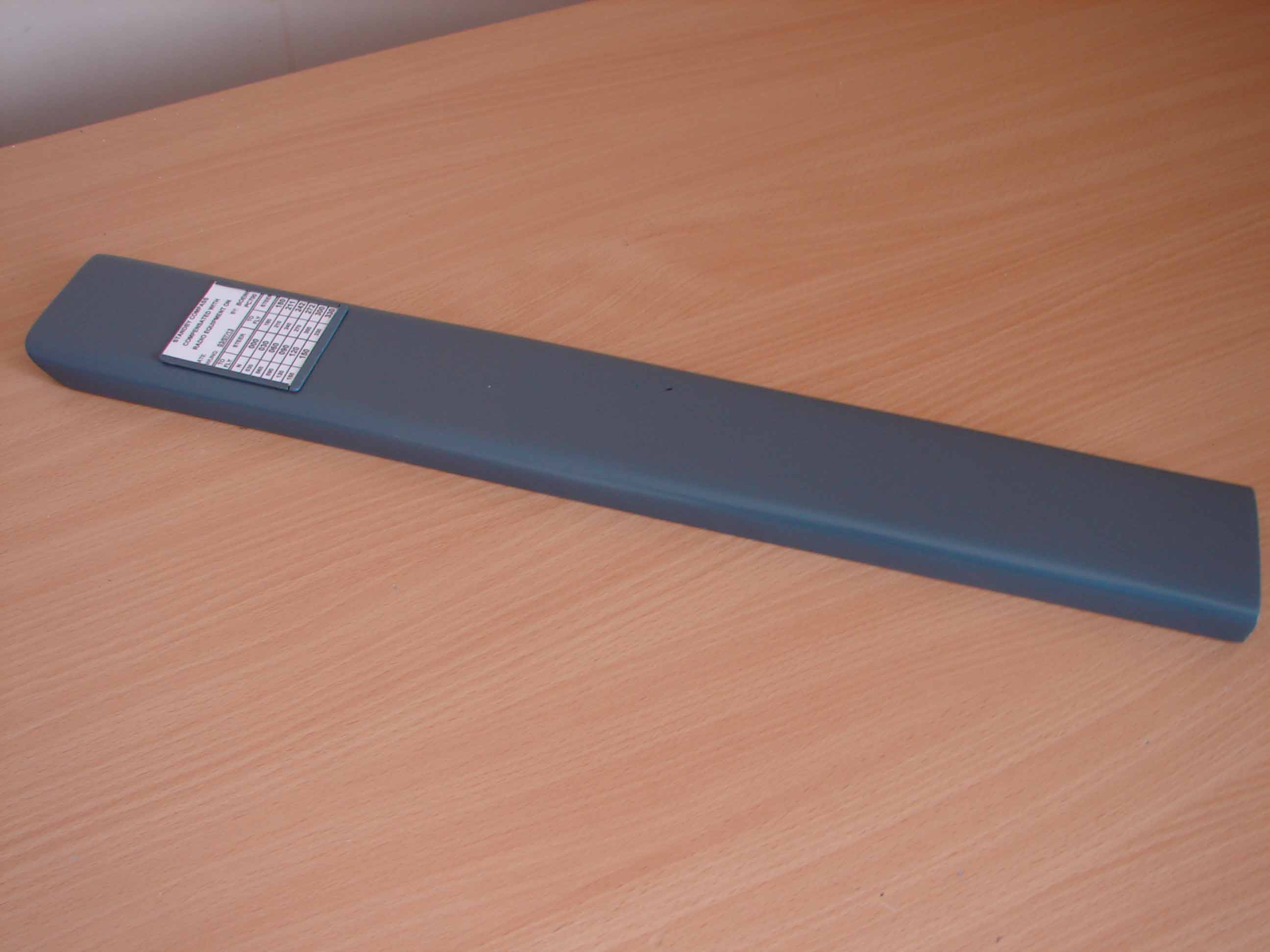

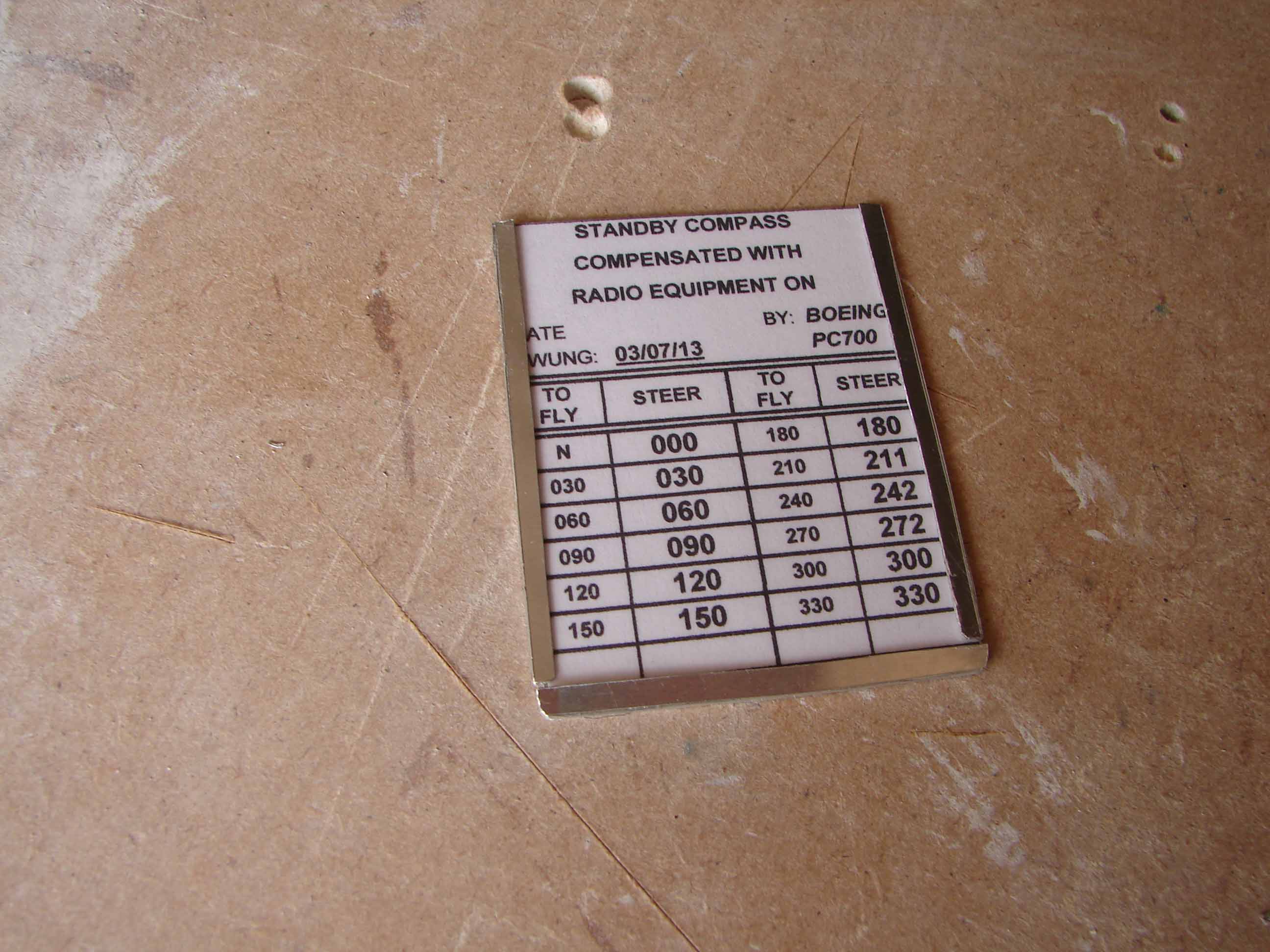

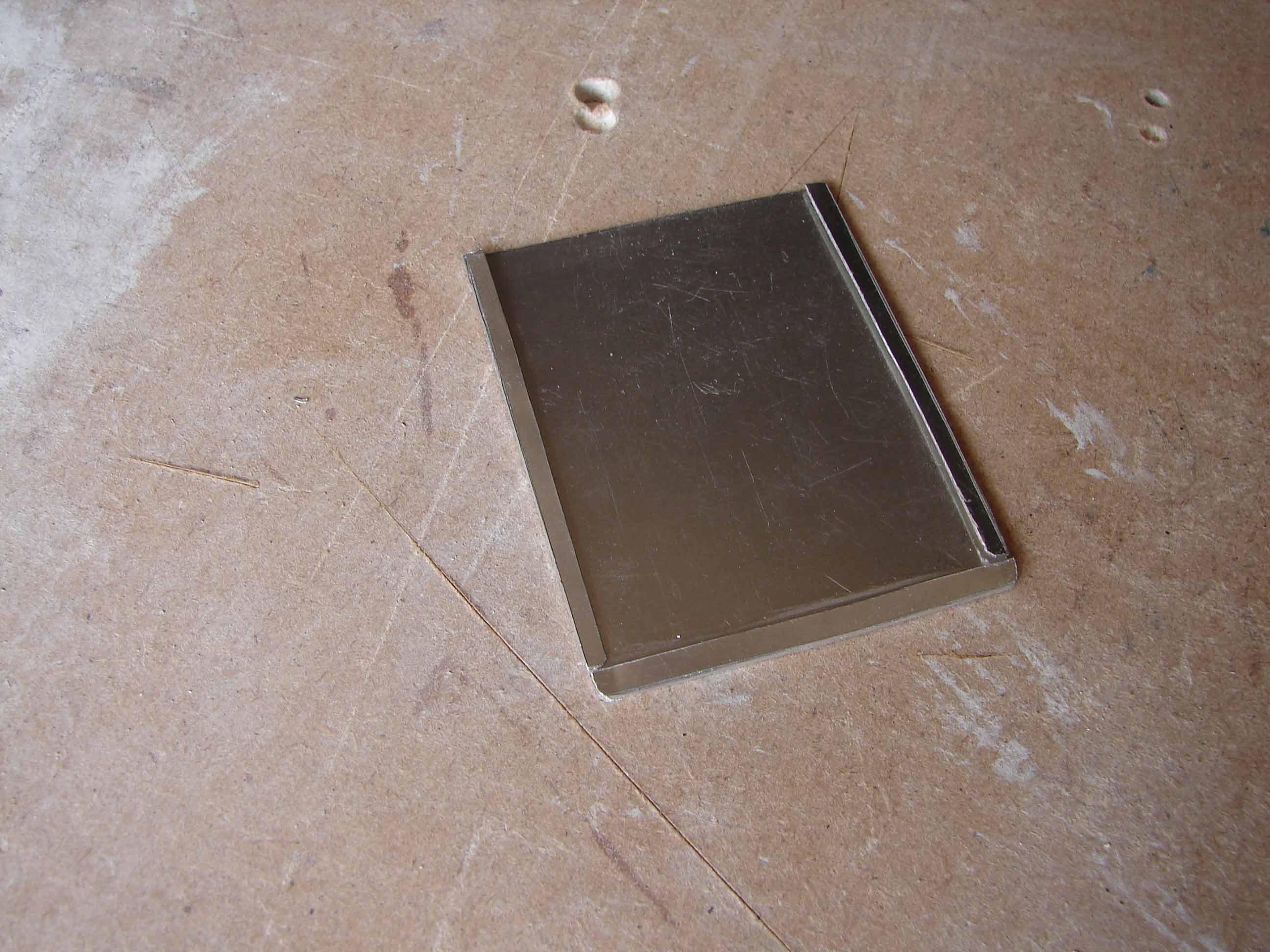

Het infoplaatje voor het ‘Standby Compass’ heb ik gemaakt van een aluminiumplaatje van 1 mm dikte. De omgeplooide randen zijn 4 à 5 mm breed.

De afmetingen van het plaatje zijn (met de randen omgeplooid) 57 mm (B) x 65 mm (H).

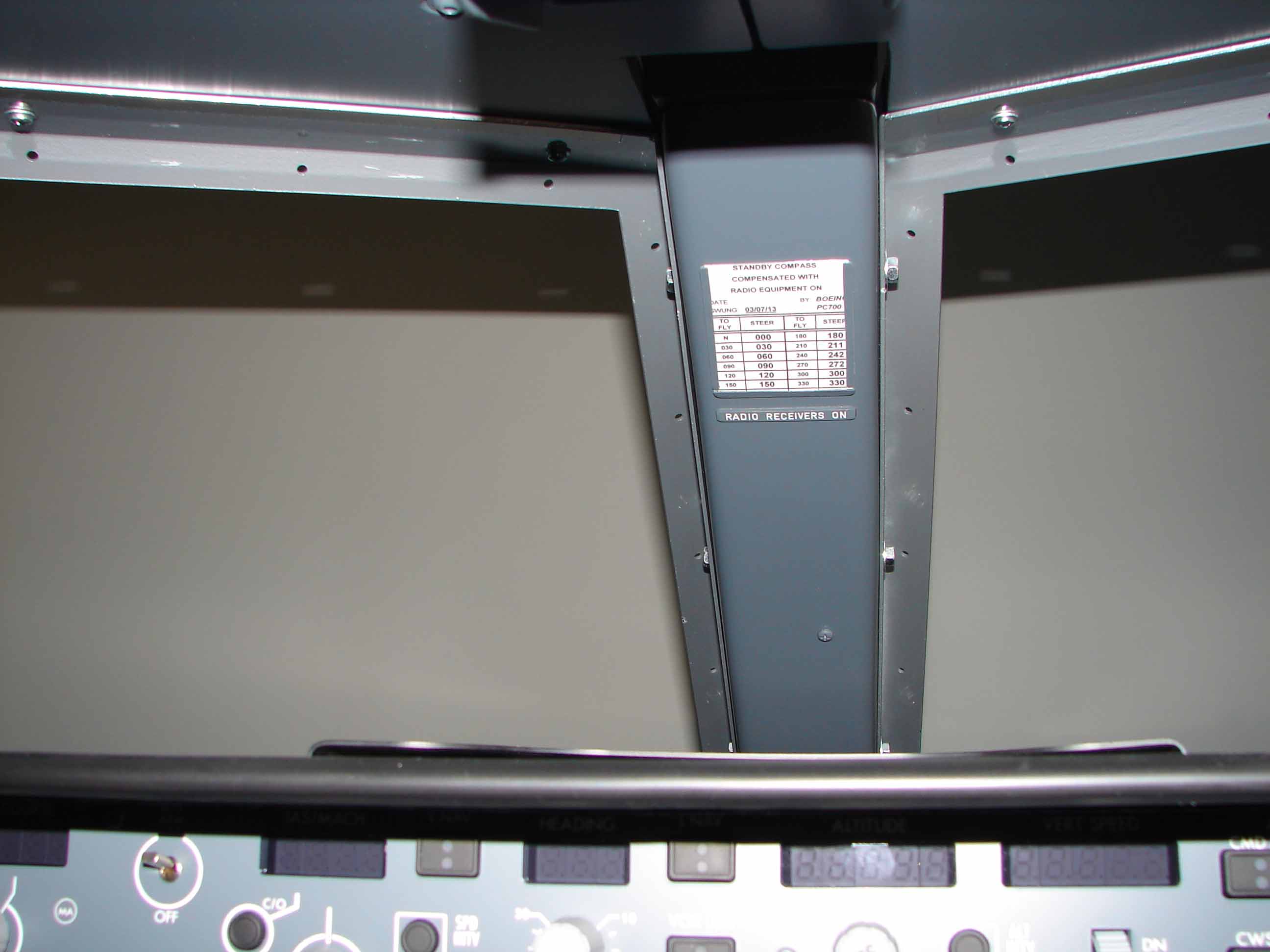

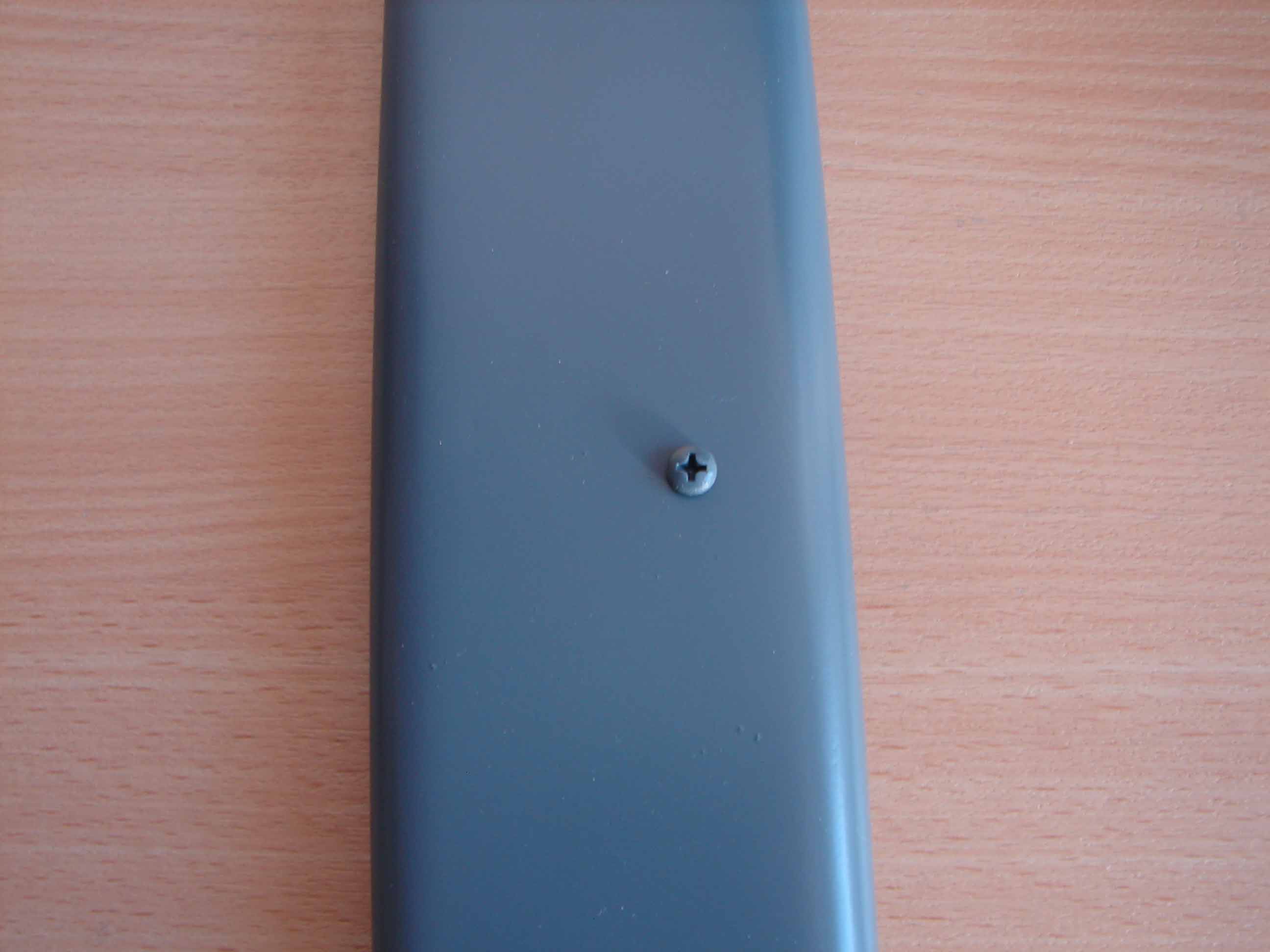

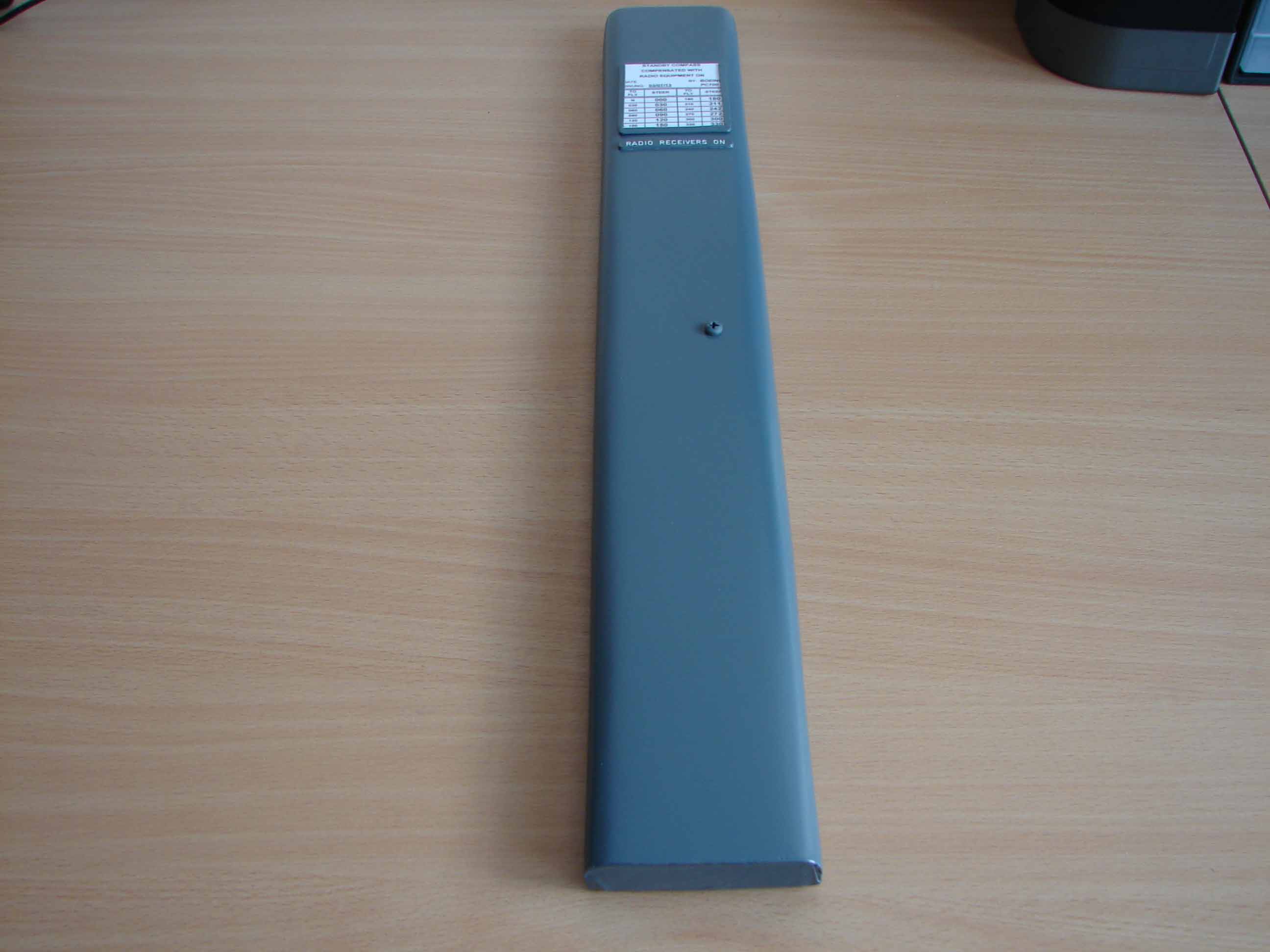

De bevestiging van de window liner tegen het cockpitframe is gedaan met dubbelzijdige kleefband (pluimgewicht!).

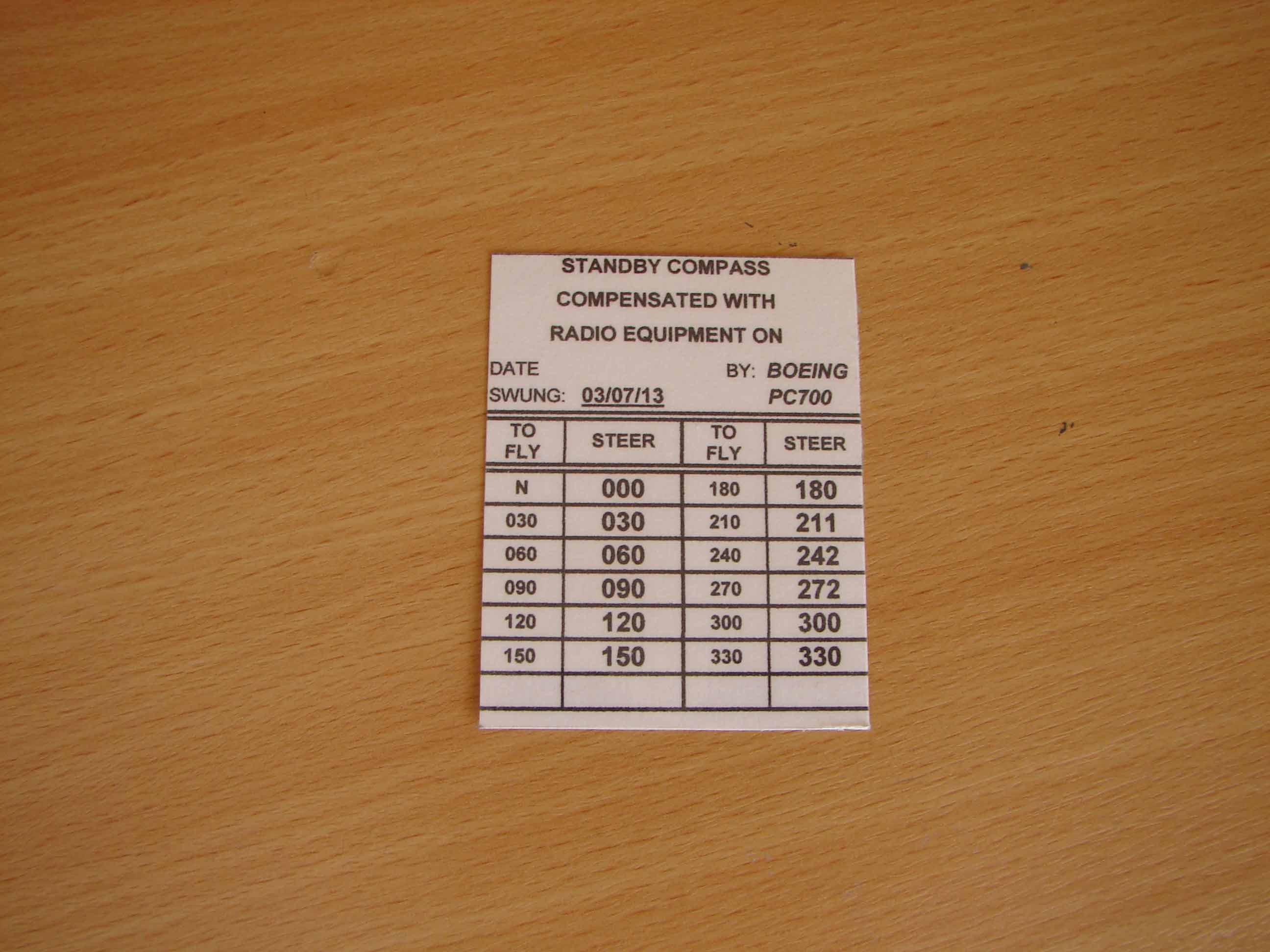

Het tekstplaatje is te downloaden op volgende link :

Tekstplaatje ‘Middle Strut’ Compass
