Een onderdeel van de cockpitvloer is de ‘Manual gear extension access door’ of manual gear panel.

Dit luikje is te vinden achteraan rechts van de ‘avionics pedestal’ en dient om manueel het landingsgestel te activeren.









Hierbij enkele afbeeldingen in de echte.



Ik heb dit ‘manual gear panel’ enkel voorzien van het ‘deurtje’ dat vastgeschroefd is. De voorzieningen zoals het compartiment onder de vloer met de verschillende handvatjes heb ik weggelaten.

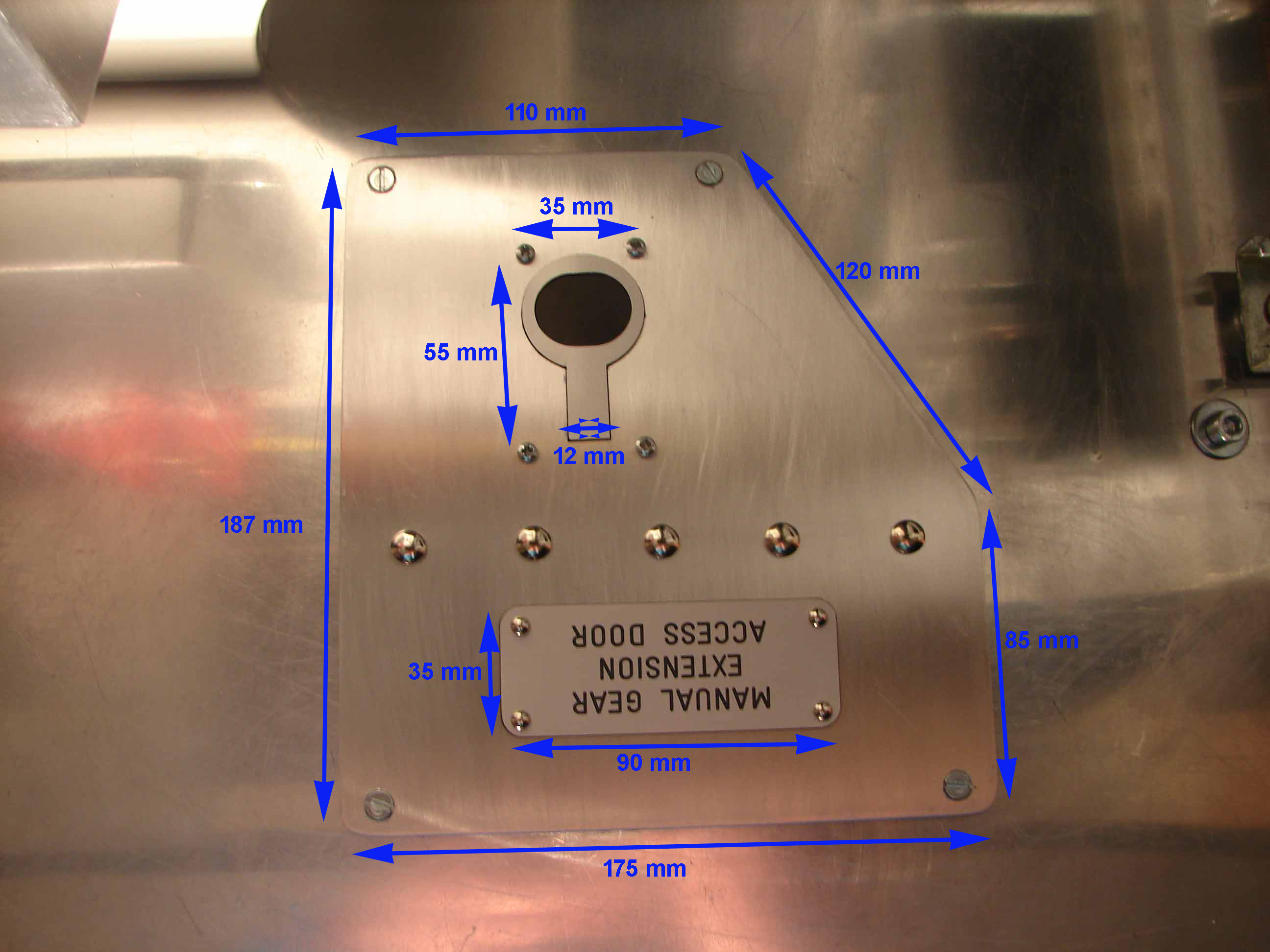

De afmetingen van het paneeltje is op schatting gemaakt na vergelijking met diverse foto’s.

Gear panel copy

Het aluminium plaatje heeft een dikte van 2 mm.

De decals heb ik laten maken bij mijn graveerder die trouwens alle andere decals heeft gemaakt in mijn cockpit.
