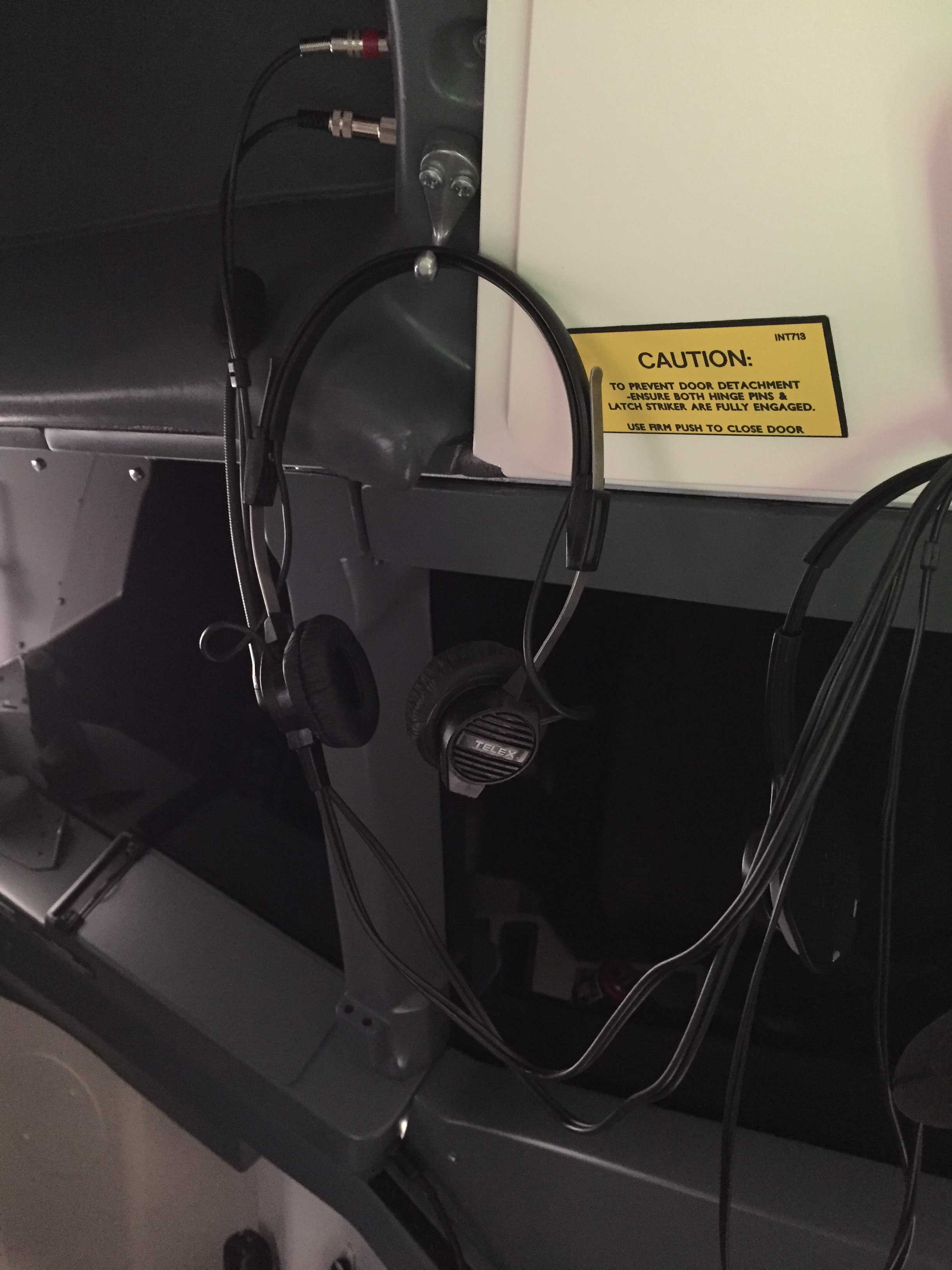

Bestand_003

OMSCHRIJVING

Een goede headset is onmisbaar in een cockpit. Aan welke verwachtingen moet een goede headset voldoen:

* Moet comfortabel en licht zijn om te dragen, zeker als je een paar uur in de cockpit zit;
* Mag niet teveel klemmen en te strak zitten rond het hoofd;
* Liefst met een open-air systeem zodat geluiden in de cockpit hoorbaar zijn;
* De headset moet gemaakt zijn uit duurzaam materiaal dat degelijk en stevig is;
* Met comfortabele oorkussentjes die op tijd en stond kunnen vervangen worden;
* De microfoonboom moet verstelbaar zijn en liefst te gebruiken aan beide zijden van het hoofd;
* De geluidskwaliteit moet uitstekend zijn met zuivere en heldere klanken;
* Compatibel om aan te sluiten met een geluidskaart van de pc of een apart intercomsysteem en hiermee werkbaar zijn.



RUSCOOL INTERCOM

In 2015 heb ik 2 tweedehandse Ruscool Intercomkaarten gekocht. Eentje voor de Capt en eentje voor de FO.

Beide kaarten zijn ingebouwd in de pedestal en regelbaar via een apart paneeltje voor de volumeregeling. Dit zowel voor de Capt en de FO apart. Met deze intercomkaarten is het mogelijk:

  • Te luisteren naar ATC via het geluid van de pc (met volumeregeling);
  • Te spreken met ATC via het geluid naar de pc (IVAP-Teamspeak);
  • Te spreken en te luisteren onderling tussen Capt en FO;
  • Je eigen stem is hoorbaar in de headset (sidetone) (met volumeregeling);
  • Mic Gain met volumeregeling;
  • Beschikt over een globale volumeregeling;
  • Compatibel voor zowel pc-headsets als voor aviation-headsets.

Een paar nadelen bij deze Ruscoolkaarten is de doffe geluidskwaliteit (teveel bas of lage tonen) en ze zijn ook gevoelig voor ‘hum’-storing (hum loops – niet prettig om naar te luisteren).

Om de doffe geluidskwaliteit weg te werken heb ik een minimixer geplaatst tussen pc en headset met de hogetoon-slider op maximium.

De ‘hum’-storing is te vermijden door gebruik te maken van een aparte afgeregelde 12V voeding. Ook een goede aarding van het cockpitframe helpt hierbij.

De headsets worden rechtstreeks aangesloten met de Ruscool Intercomkaarten.

Opm. Een aviation-headset is niet rechtstreeks te gebruiken met een pc. Hiervoor is een speciale adapter voor nodig.



TELEX AIRMAN 750

Via Ebay heb ik 2 Telex Airman 750-headsets gekocht. Waarom deze headsets?

De specificaties van deze headset komen overeen met de gewenste verwachtingen en ook vooral dat dit type van headset veelvuldig worden gebruik in een echte B737-cockpit.

Een pluspunt hierbij is dat deze Telex-headset over een een microfoon beschikt met een versterkte noise-cancelling en een extra filtering van het  ‘hum’-achtergrondgeluid. Hierdoor verdwijnt de ‘hum’-storing volledig.

Opm. De Telex Airman 750 is geen stereo-headset.

TLX1024

Telex Airman 750



AANSLUITEN VAN DE HEADSETS

De aansluiting gebeurt rechtstreeks met de Ruscool Intercomkaarten via de aansluitingen PC-In en PC-Out (Pc Speakers en Pc Mic).
Voor de aansluitingen met de Ruscool Intercom verwijs ik naar de pagina over de Ruscool Intercom Cards.

Originele jacks of mini jacks
Dit kan door gebruik te maken van de originele jackpluggen (6.35 mm) die op de Telex headsets te vinden zijn of door deze grote jackpluggen te vervangen door de kleine 3,5 mm jacks.

Geen enkel probleem dus om de grote jacks te vervangen door de kleine mini jacks (1 mono-plug 3.5 mm en 1 stereo-plug 3.5 mm).

Hoe gebeurt het soldeerwerk?
Het soldeerwerk is vrij eenvoudig wanneer men het aansluitschema volgt van de Telex Airman 750:

*** Plugaansluitingen Telex Airman 750 ***

3.5 mm mono-plug (phones of speakers):
In de binnenkant van de mono-plug vinden we 2 aansluitmogelijkheden:
– Sleeve
– Kleine lip
De metalen afscherming (GND- shield cable) en de gestripte zwarte draad worden in elkaar gedraaid (voorzien van soldeertin) en tegen de ‘body’ (sleeve) van de plug gesoldeerd.

De rode draad wordt tegen de enigste (kleine) lip gesoldeerd van de 3.5 plug. Deze lip is verbonden met de tip van de plug.

3.5 mm stereo-plug (microphone):
In de binnenkant van de stereo-plug vinden we 3 aansluitmogelijkheden:
– Sleeve
– Grote lip
– Kleine lip

De metalen afscherming (GND-shield cable) en de gestripte blauwe draad worden in elkaar gedraaid  (voorzien van soldeertin) en tegen de ‘body’ (sleeve) van de plug gesoldeerd.

De witte draad wordt tegen de grote lip gesoldeerd van de 3.5 plug. Deze lip is verbonden met de ring van de plug.

Plug





OPKNAPBEURT

De oorkussentjes van beide Telex-headsets waren bij aankoop praktisch volledig versleten en dus aan vervanging toe.

Op Ebay (China) heb ik voor beide headsets een nieuwe set gekocht samen met een paar nieuwe Microfoon-windmoffen.





DRAGEN

Om praktische redenen wordt bij de Capt de headset met mic-boom links gedragen en bij de FO wordt deze rechts gedragen.

Als je die mic-boom anders zou doen dan loopt de kabel voor of achter je. Niet zo praktisch …
